Grillwagen selber bauen

Die wichtigsten Facts zu deinem Projekt

  1. Kosten

    Kosten

    ca. 586€ inkl. Räder

  2. Schwierigkeit

    Schwierigkeit

    mittel

  3. Dauer

    Dauer

    6 h zzgl. Trockenzeit

Materialliste

Text And Image Section

Damit du es packst, steht eine fertige Bauanleitung mit allen notwendigen Baustoffen und Werkzeugen für euch unter dem Link bereit.

Du packst das!

For viewing the PDF file you will need the Adobe Acrobat Reader .

Video-Anleitung

Bauanleitung

1. Korpus

Text And Image Section

Paletten zuschneiden:

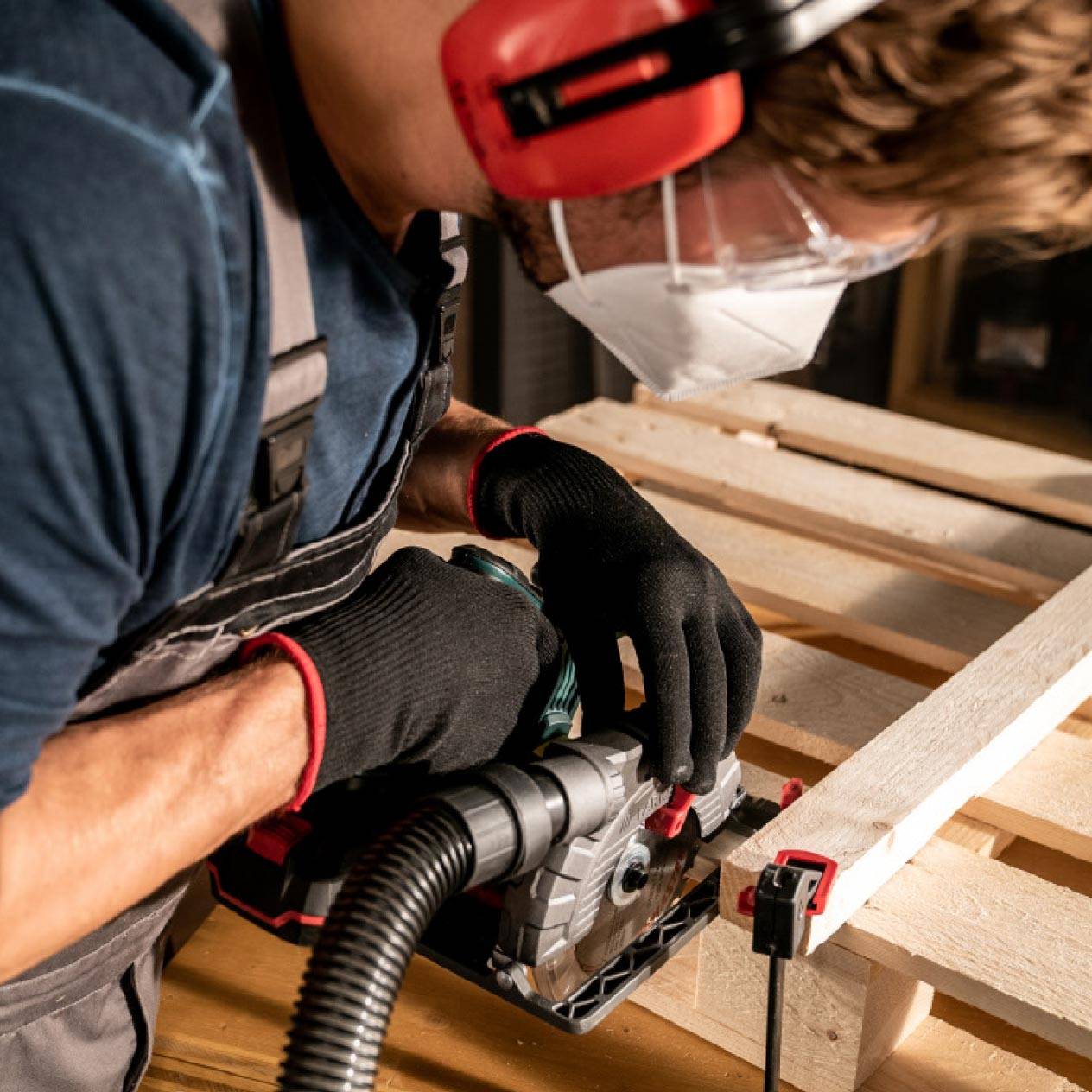

Zeichne zunächst die Schnittlinien an den Oberseiten der beiden Paletten an – berechne dabei unbedingt die Stärke des Sägeblatts ein. Mit der Handkreissäge sägst du direkt am mittleren Palettenfuß entlang.

Dafür spannst du dir eine gerade Latte oder ein Kantholz als Anschlag mit zwei Zwingen auf die Palette.

Anschließend wiederholst du das auf den Unterseiten der Paletten. So hast du schließlich zwei auf 672,5 mm gekürzte Paletten, die später das Gerüst für die Seitenwände bilden.

Text And Image Section

Platten und Leisten zuschneiden:

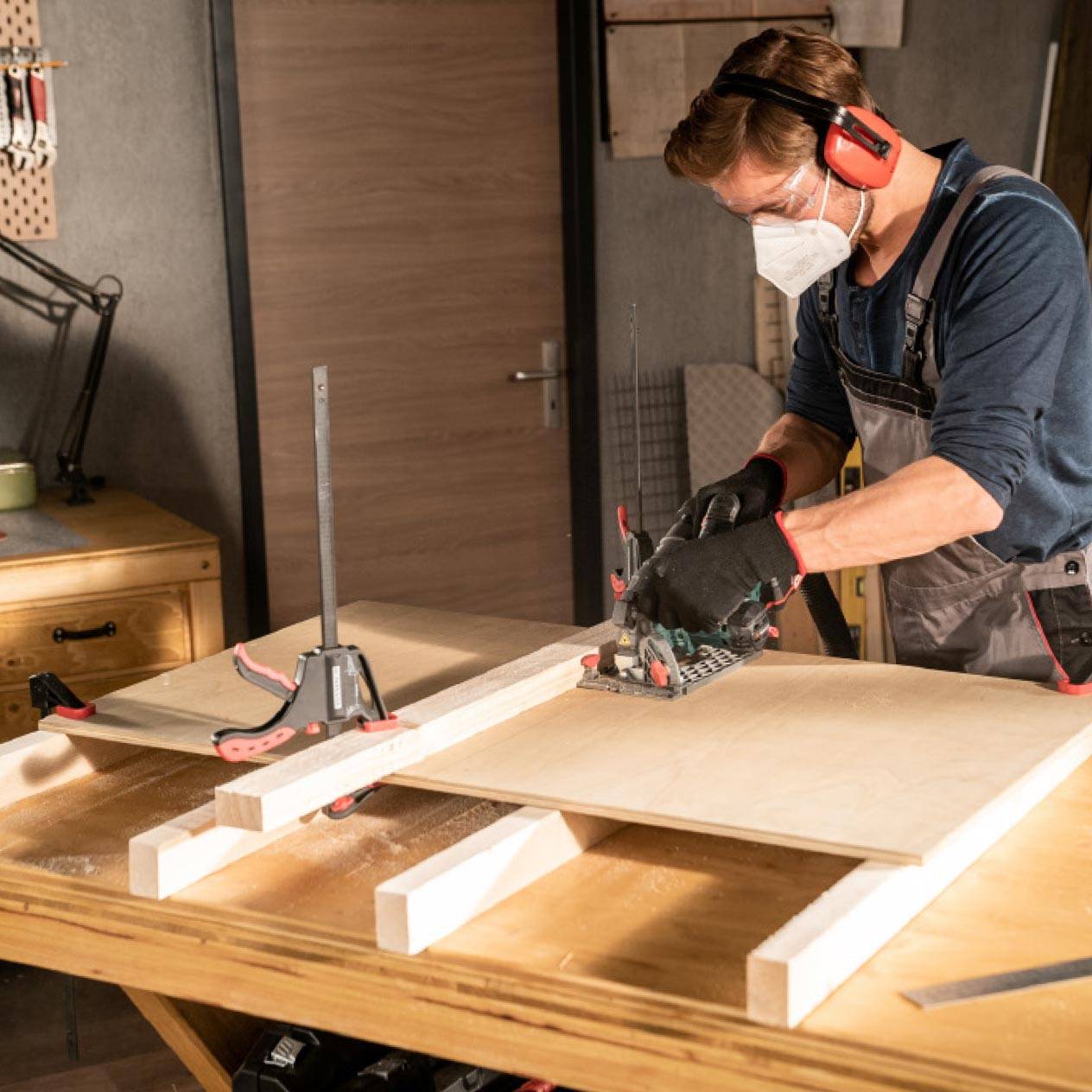

Wenn du den Zuschnitt selbst machst, beginnst du am besten mit den benötigten Platten für die Böden und Türen: Zeichne zunächst die Schnittlinien an, fixiere dann einen Anschlag aus einer geraden Latte mit zwei Zwingen, sodass du mit der Handkreissäge genau an der Schnittlinie

gerade entlangsägen kannst. Das lässt sich mit dem integrierten Laser gut kontrollieren.


Tipp: Um zu vermeiden, dass du in deine Arbeitsplatte sägst, lege einfach zwei dicke Kanthölzer unter die Platte und spanne sie mit fest.

Text And Image Section

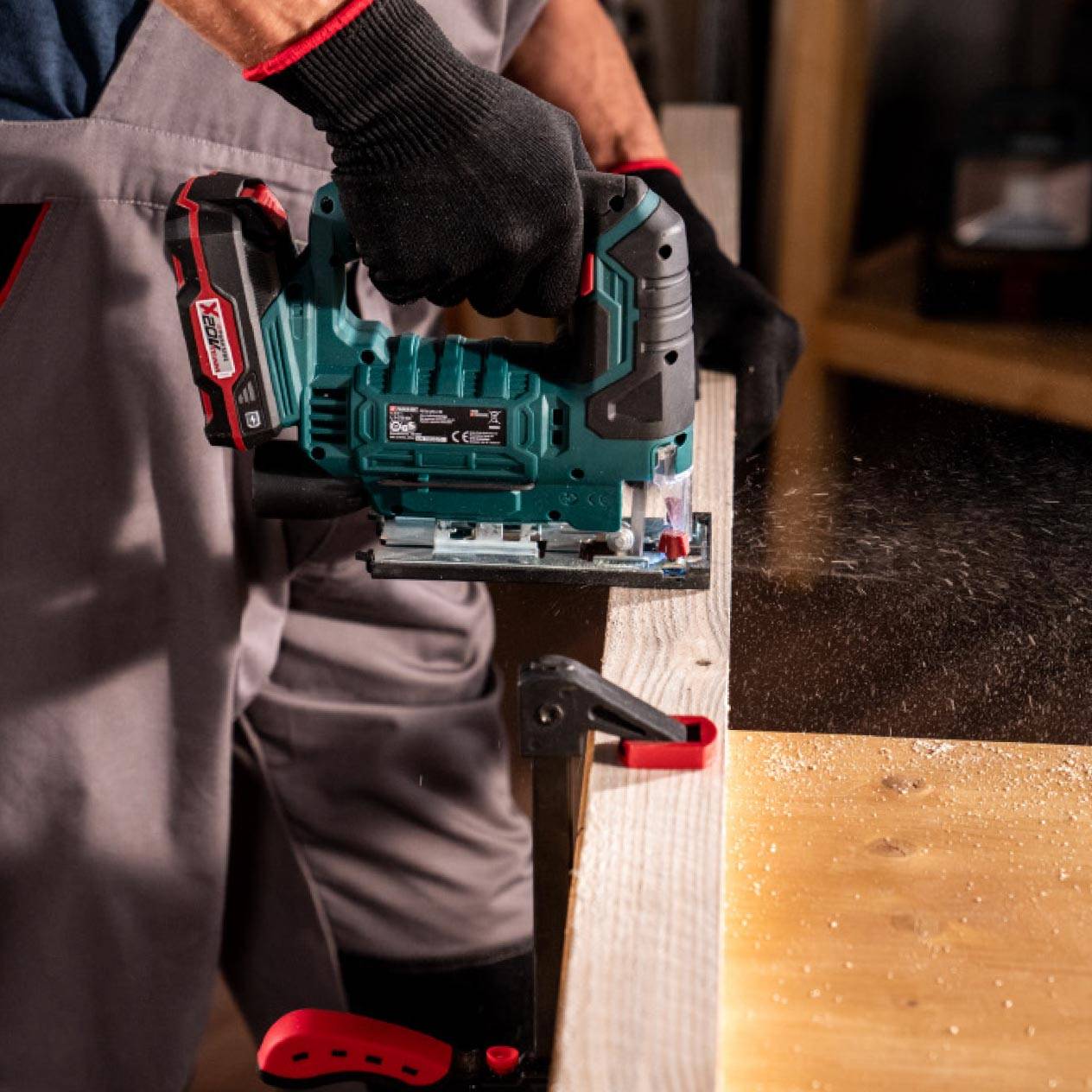

Danach kürzt du mit der Stichsäge die zwei Dachlatten auf eine Länge von 1072 mm. Die Sägesplitter an den Schnittkanten schleifst du anschließend weg und brichst dabei auch gleich die Kanten.

Text And Image Section

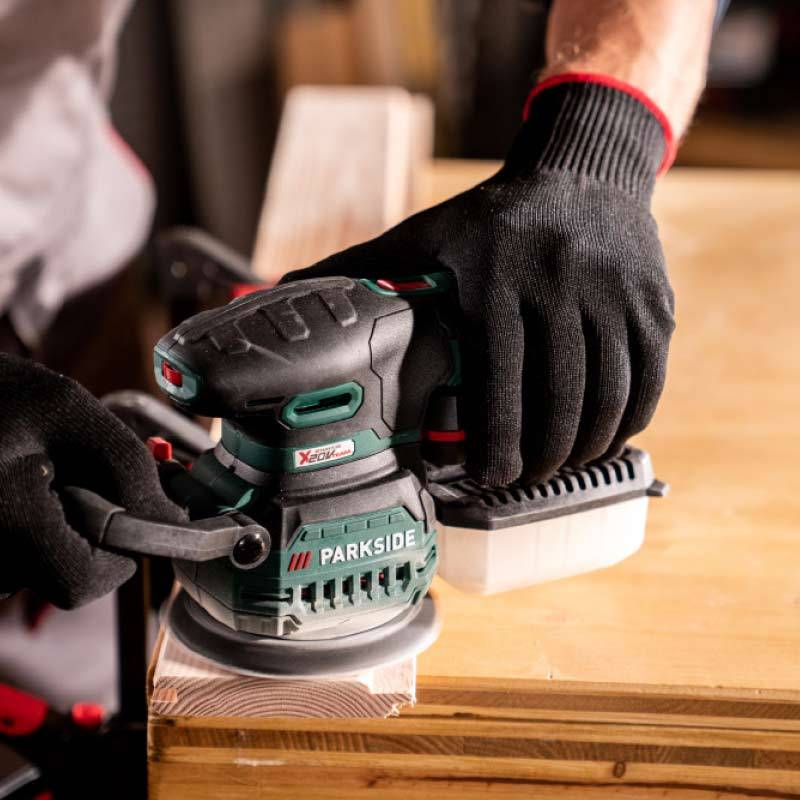

Für glatte Oberflächen schleifst du die sägerauen Europaletten und Dachlatten. Dabei startest du mit Körnung 80, wechselst dann auf 120 und final auf 180. Für die bereits relativ glatten Sperrholzoberflächen nimmst du direkt Körnung 120 und glättest dann mit Körnung 180.

Text And Image Section

Korpus montieren:

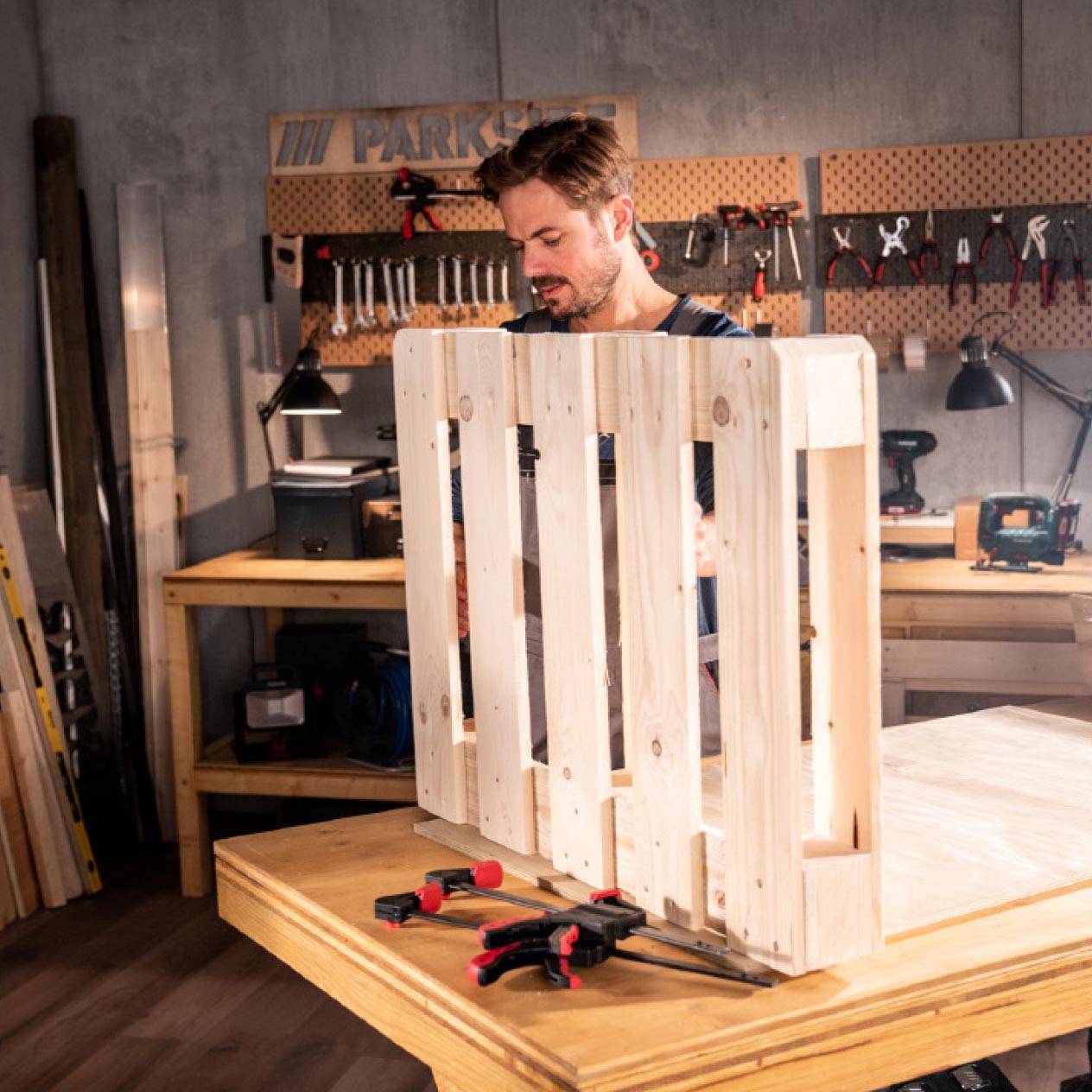

Du legst zuerst die „Arbeitsplatte“ auf deine Arbeitsfläche und stellst links und rechts die gekürzten Paletten hochkant darauf. Dabei liegt die 800-mm-Seite auf, die kürzere 672,5-mm-Seite ragt in die Höhe.

Text And Image Section

Die Oberseiten der Paletten zeigen nach außen, die Unterseiten nach innen. Achte darauf, dass sich die abgeschnittenen Ecken der Paletten auf beiden

Seiten unten befinden.

Text And Image Section

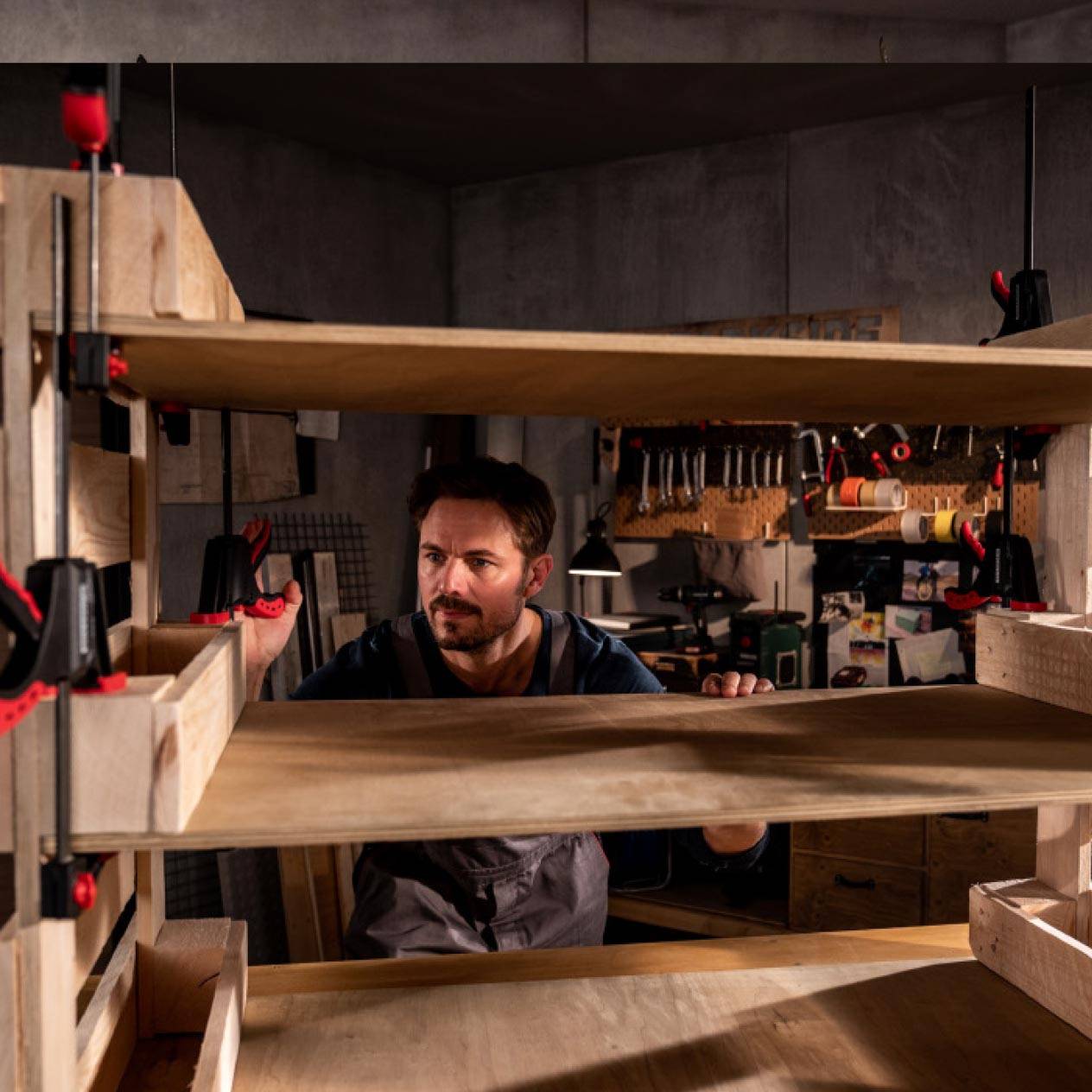

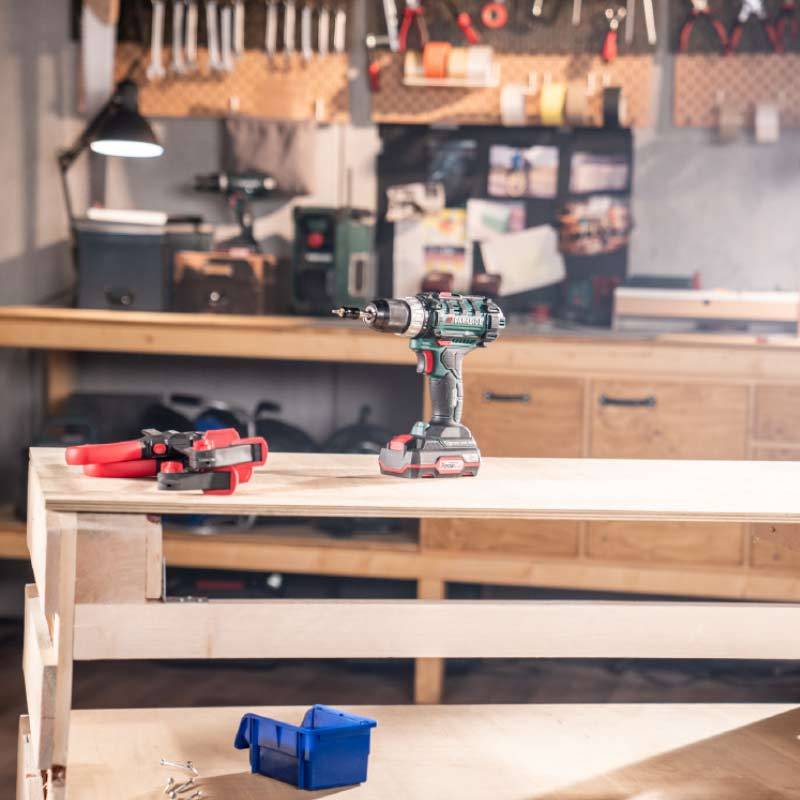

Nun zwingst du die beiden „Böden“ an die Innenseiten der mittleren und einer äußeren „Strebe“ der Paletten. Nutze dazu pro Platte zwei Zwingen.

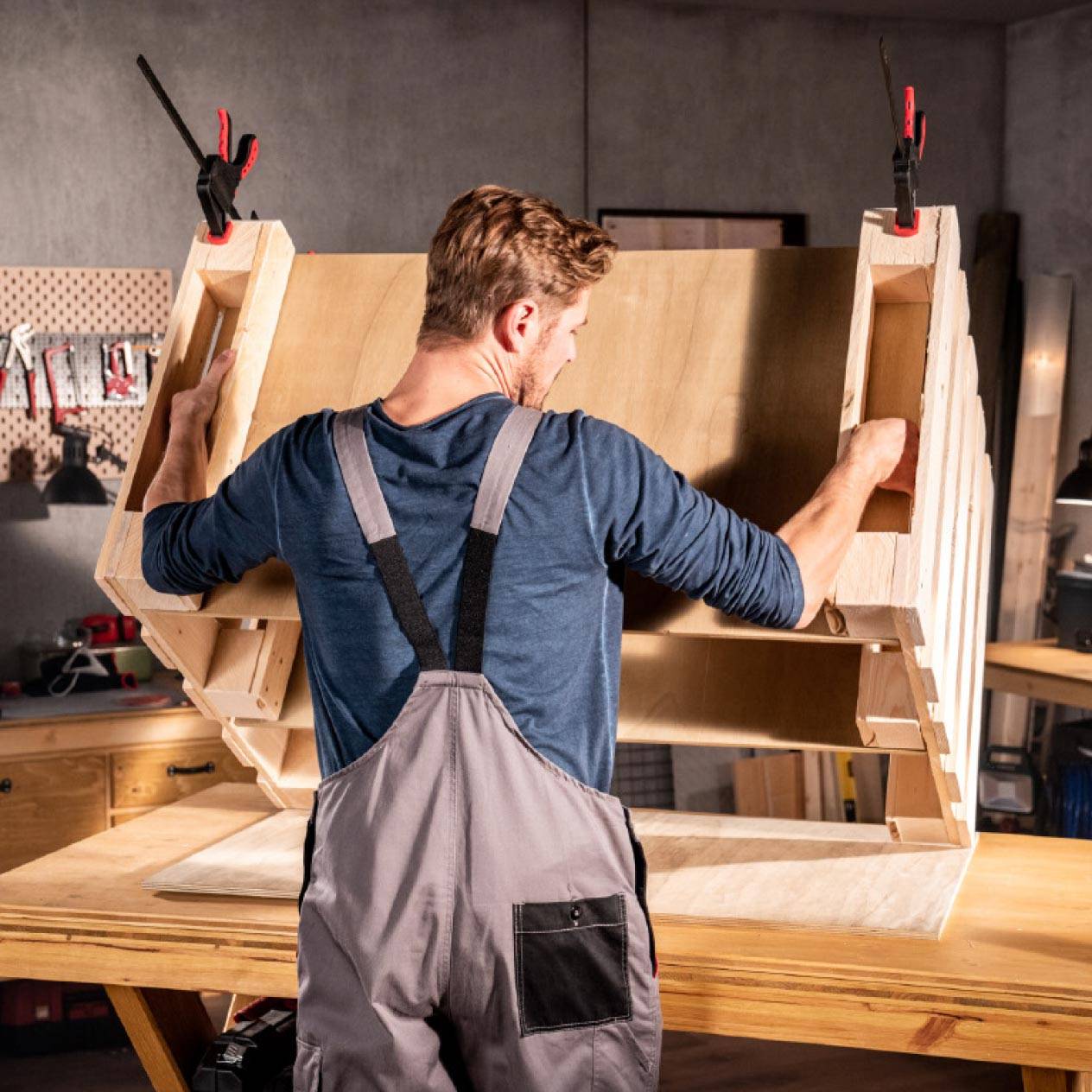

Dreh die Konstruktion jetzt so, dass die noch freien Streben unten auf der Arbeitsflächenplatte liegen.

Text And Image Section

Die Böden zwingst du jetzt noch auf der anderen Seite an die Paletten – wieder mit zwei Zwingen pro Platte. Achte darauf, alles bündig mit der Arbeitsfläche auszurichten.

Text And Image Section

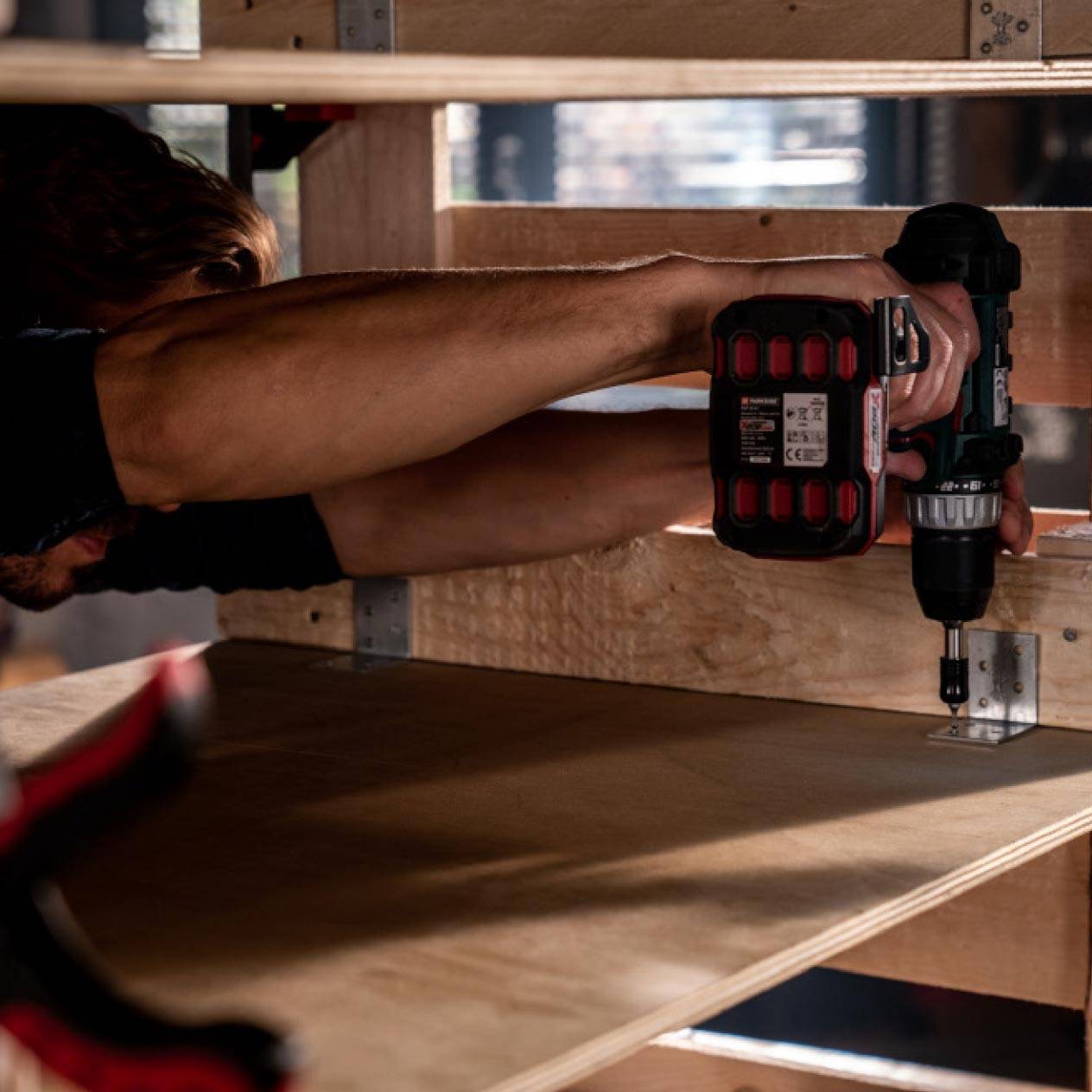

Mit einem Abstand von 100 mm zur Außenkante der Paletten legst du je einen der 40/50-mm-Verbindungswinkel an (pro Platte vier Winkel) und verschraubst alles mit den 3/12-mm-Schrauben.

Text And Image Section

Die gekürzten Dachlatten legst du auf die beiden unteren „Streben“ der Paletten und achtest darauf, dass sie auf der späteren Rückseite des Grillwagens liegen.

Text And Image Section

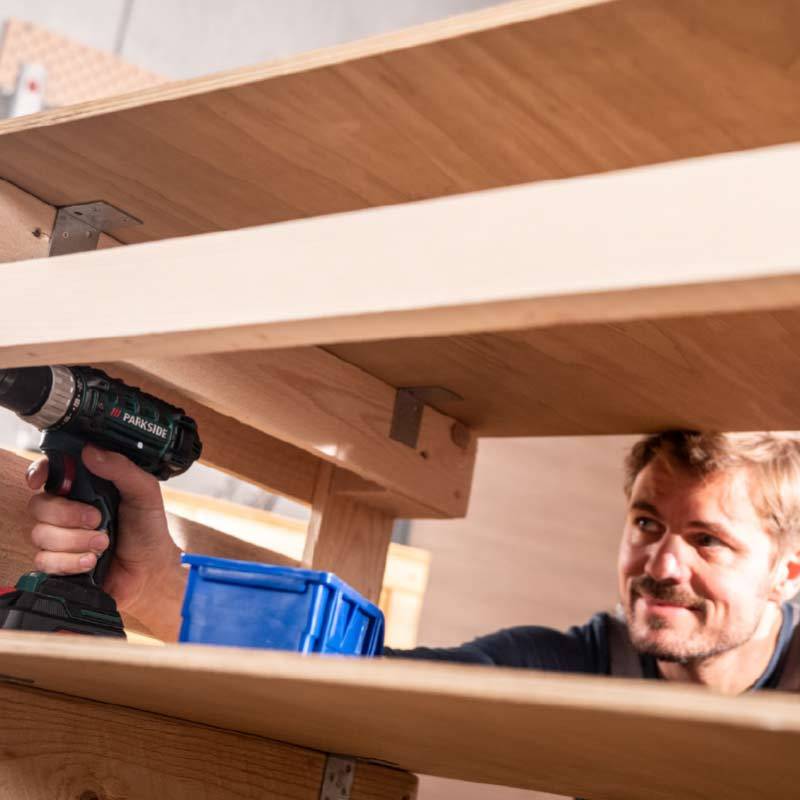

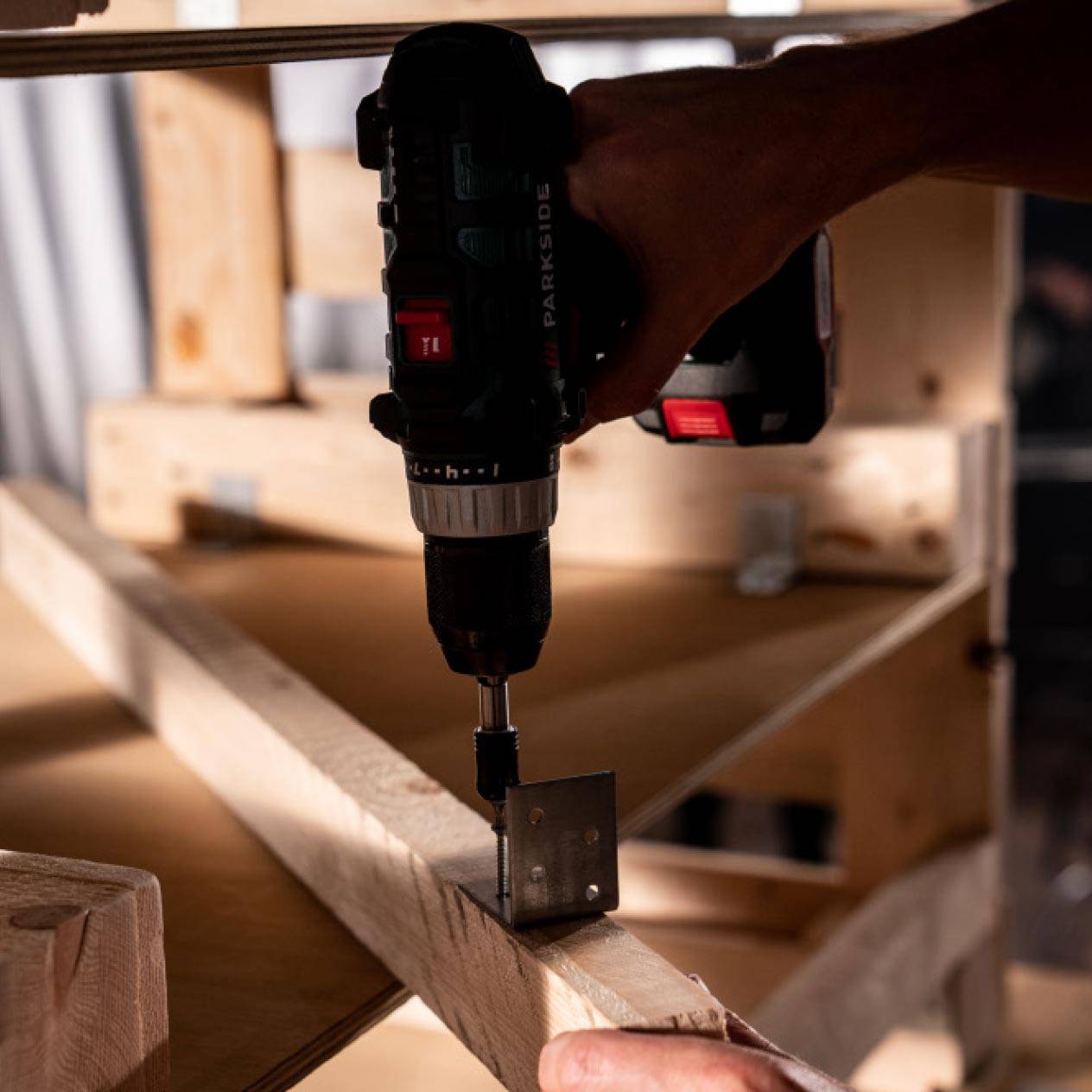

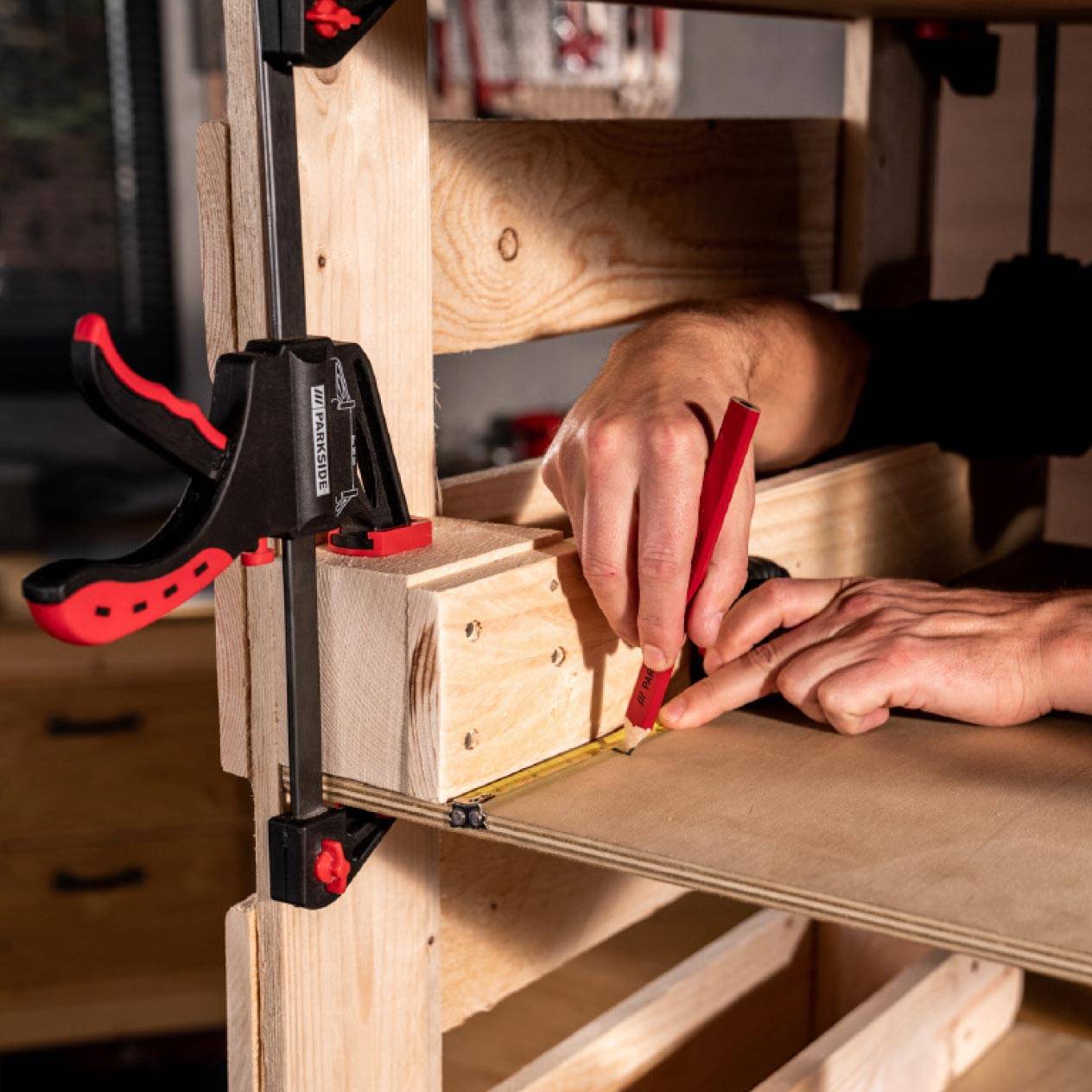

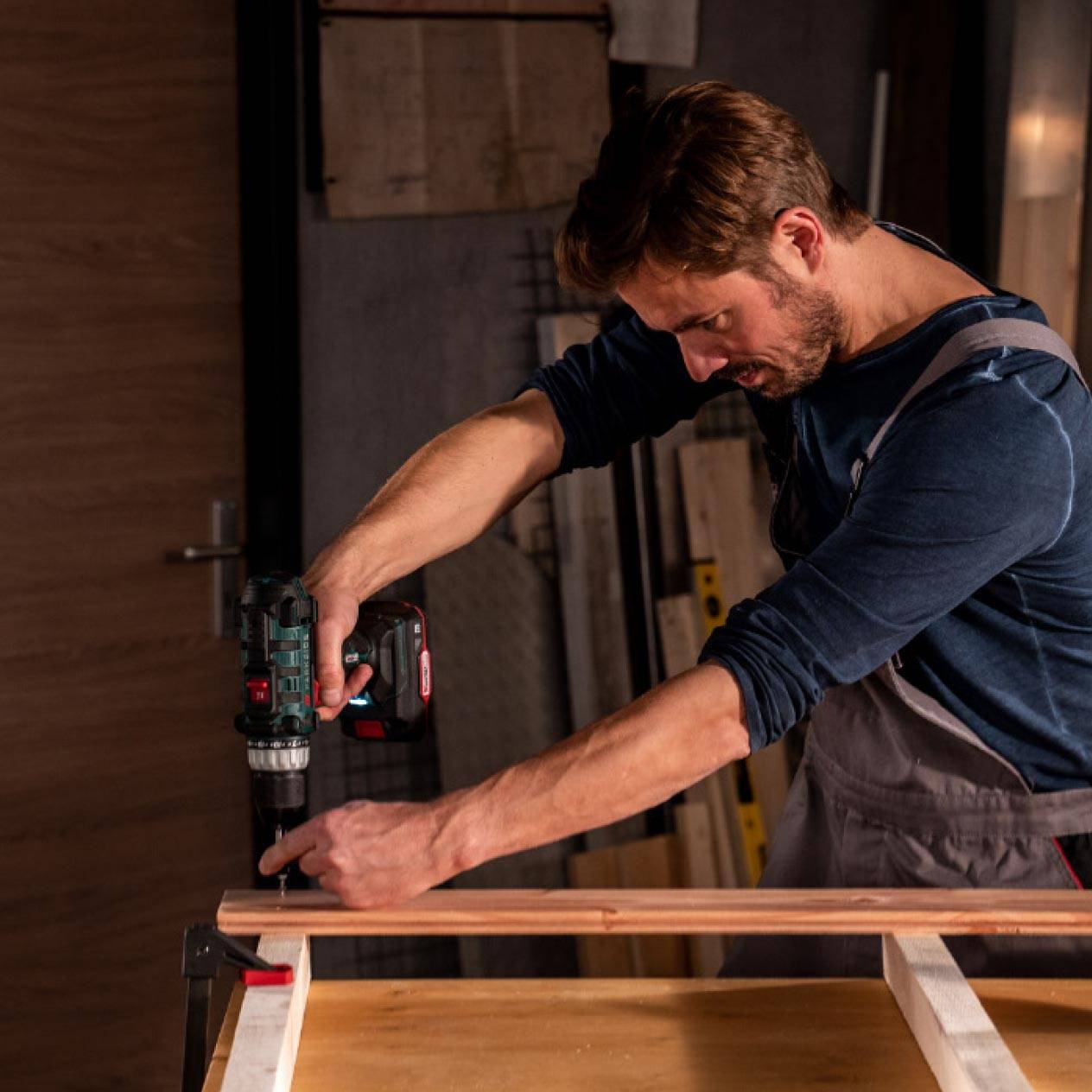

Da es hier zu eng ist, um die Winkel an Ort und Stelle an die Latten zu schrauben, überträgst du die Position für die Winkel auf die Latten. Jetzt schraubst du je zwei Winkel mit den 3,5/30-mm Schrauben an die beiden Dachlatten. Dann setzt du die Dachlatten wieder einund schraubst die Winkel mit den 3,5/30-mm-Schrauben am Korpus fest. Zum Schluss nimmst du den Korpus von deiner Arbeitsfläche und drehst ihn um.

2. Verkleidung

Text And Image Section

Verkleidung zuschneiden:

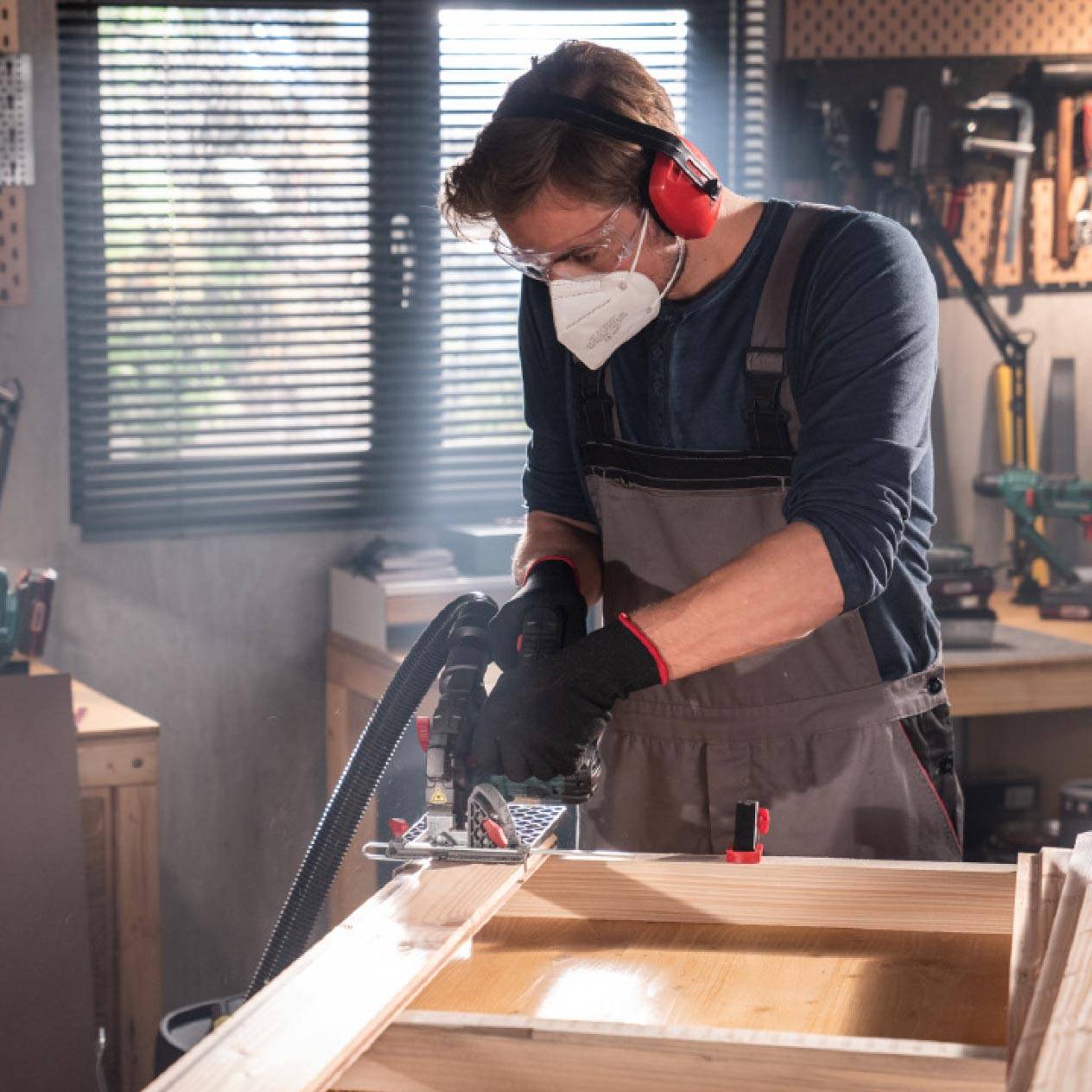

Kürze zunächst drei der insgesamt 13 Profilhölzer. Dafür zeichnest du das benötigte Maß von 1460 mm Länge an und sägst die Hölzer mit der Stichsäge

rechtwinklig ab. Jetzt sägst du fünf dieser Abschnitte schmaler. Als Unterlage fixierst du dazu vier Kanthölzer in gleichmäßigem Abstand mit Schraubzwingen auf deiner Arbeitsfläche. An die eine Stirnseite der Kanthölzer legst du jeweils einen Profilholzabschnitt – die zu sägende Seite sollte bündig mit den Kanthölzern abschließen oder ein wenig über sie hinausragen. Die beiden Enden des Profilholzes werden mit je zwei 3,5/30-mm-Schrauben auf den beiden äußeren Kanthölzern befestigt.

Text And Image Section

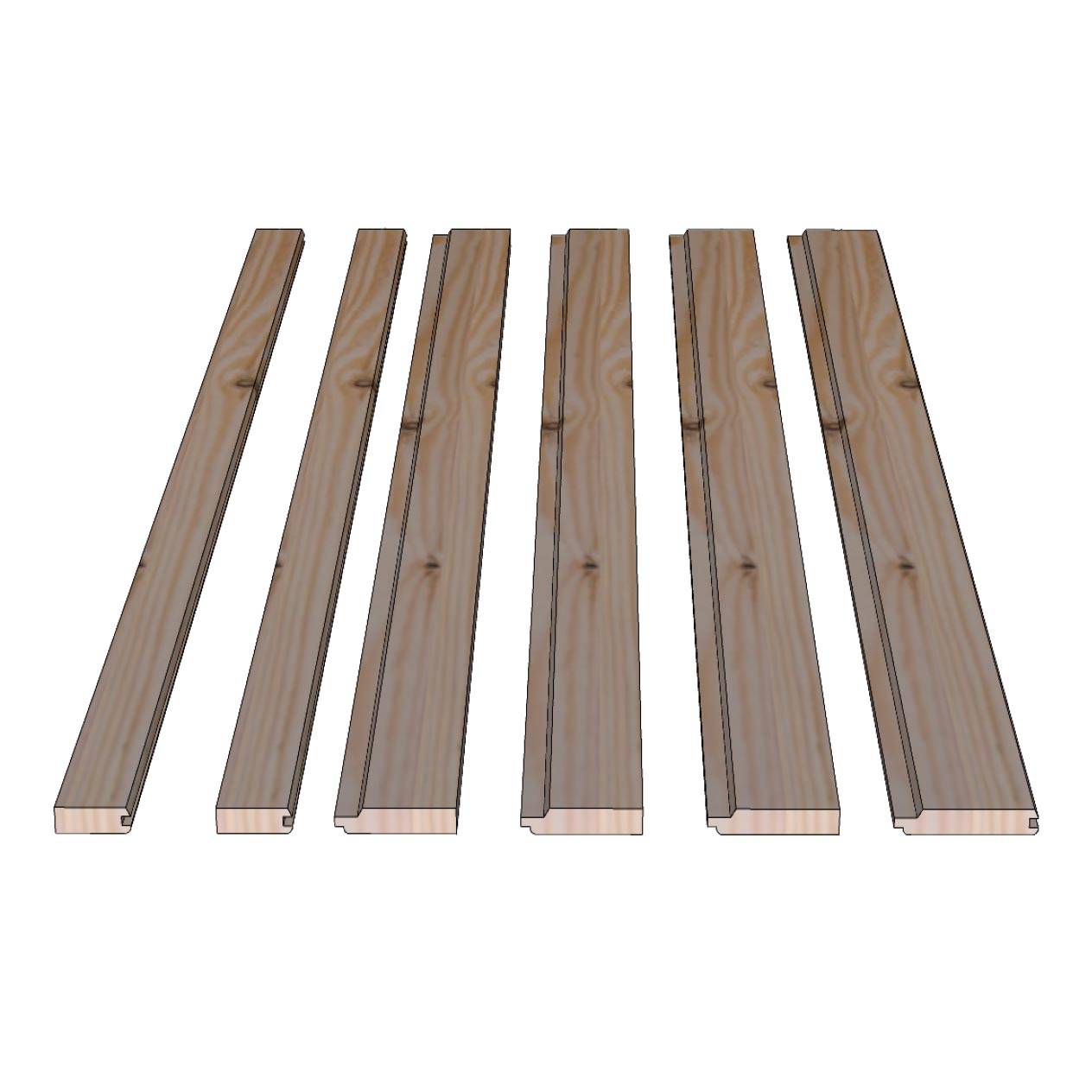

Jetzt sägst du die folgenden Streifen von den Profilhölzern ab: 1× Seite mit Feder: 10 mm (für das letzte Profilholz der Verkleidung auf der Rückseite), 2× Seite mit Feder: 18 mm (für die Seitenverkleidung vorne) und 2× Seite

mit Nut: 55 mm (für die Seitenverkleidung hinten).

Text And Image Section

Mithilfe einer 12 mm dicken mitteldichten Faserplatte (200/1000 mm) werden die fünf schmaler gesägten und die restlichen 10 noch ganzen 3000-mm-Profilhölzer auf die gleiche Länge von 1090 mm gekürzt.

Text And Image Section

Dafür je ein Profilholz und – bündig mit dessen Ende – die „Schablonenplatte“ auf den Kanthölzern festzwingen und absägen. Achte darauf, dass der Sägenfuß so angelegt wird, dass der Abstand von der „Schablone“ zum Sägeblatt 90 mm beträgt.

Text And Image Section

Jetzt sägst du 20 Profilhölzer in voller Breite für die Verkleidung – insgesamt werden es 25 Profilhölzer für die Verkleidung.

Text And Image Section

Abschließend schleifst du die fertig zugeschnittenen Douglasie-Profilhölzer zuerst mit 120er-Körnung, dann mit 180er und final mit 240er.

Text And Image Section

Verkleidung montieren:

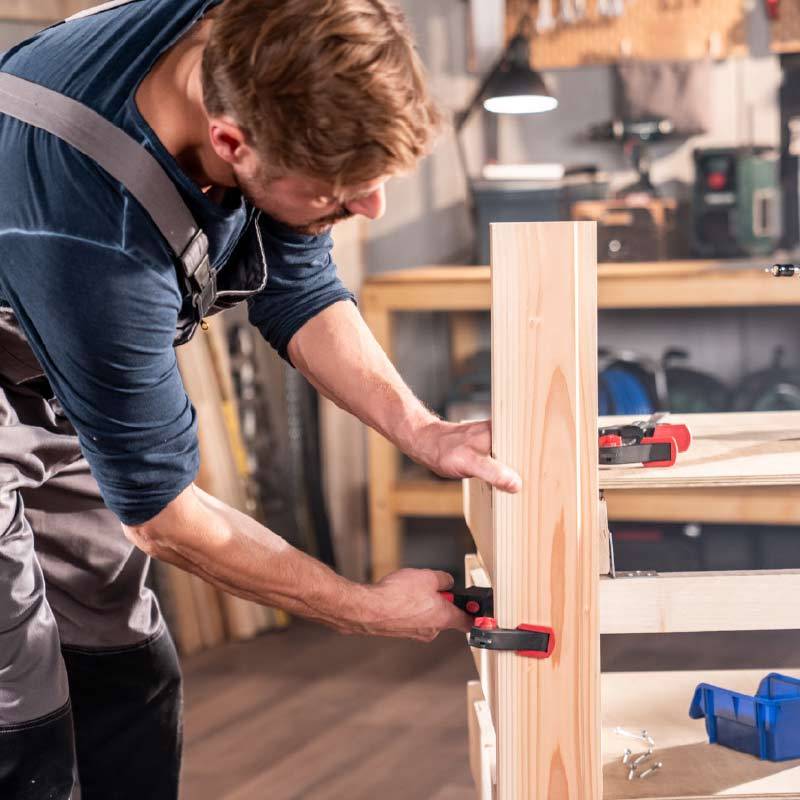

Mit zwei Zwingen fixierst du das erste Profilholz bündig mit der Palette an der linken Ecke der Korpusrückseite. Von innen – durch die Dachlatten –

schraubst du dieses erste Profilholz mit je zwei 4/50-mm-Schrauben an den Korpus.

Text And Image Section

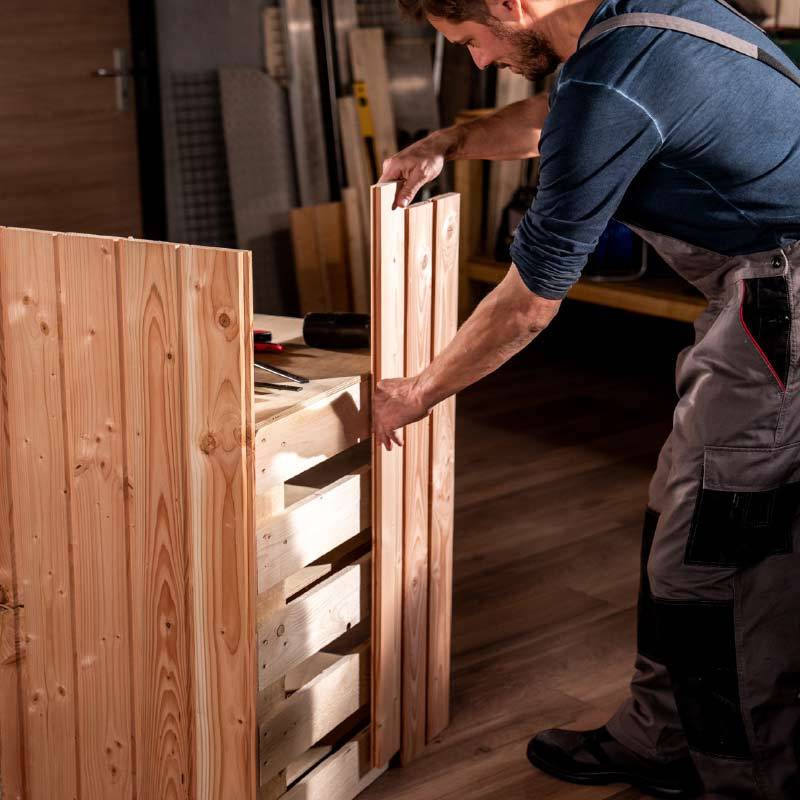

Nach und nach setzt zu bündig das nächste Profilholz in das zuvor montierte ein (Nut in Feder) und sicherst es mit zwei Zwingen. Um schrauben zu können, setzt du die Zwingen vorsichtig an der Feder an. Nutze ein flaches Leistenstück zum Unterlegen, das schützt hier vor Federbruch. Wie das

erste Profilholz wird auch dieses und alle weiteren Profilhölzer der Rückseite mit je zwei 4/50-mm-Schrauben pro Dachlatte am Korpus montiert.

Text And Image Section

Insgesamt montierst du 10 „breite“ und ein schmales (Federseite 10 mm gekürzt) Profilholz an die Rückseite. An der Seite fixierst du mit Zwingen ein schmales Profilholz (Federseite 18 mm gekürzt) bündig mit der Vorderkante der Palette. Du befestigst es von innen mit je zwei 4/50-mm-Schrauben. Verschraubt wird hierdurch das zweite und vierte Brett auf der Außenseite der Palette. Da bei der Palette am Anfang und am Ende zwei Bretter übereinander liegen, benötigen wir für die ersten und für die letzten beiden Profilhölzer 4/50-mm-Schrauben, für die anderen 3,5/30-mm-Schrauben.

Text And Image Section

Schließlich montierst du fünf breite Profilhölzer und an der hinteren Ecke wieder ein schmales Profilholz (Nutseite 55 mm gekürzt). Die Montage der Profilhölzer ist auf beiden Seiten identisch.

Text And Image Section

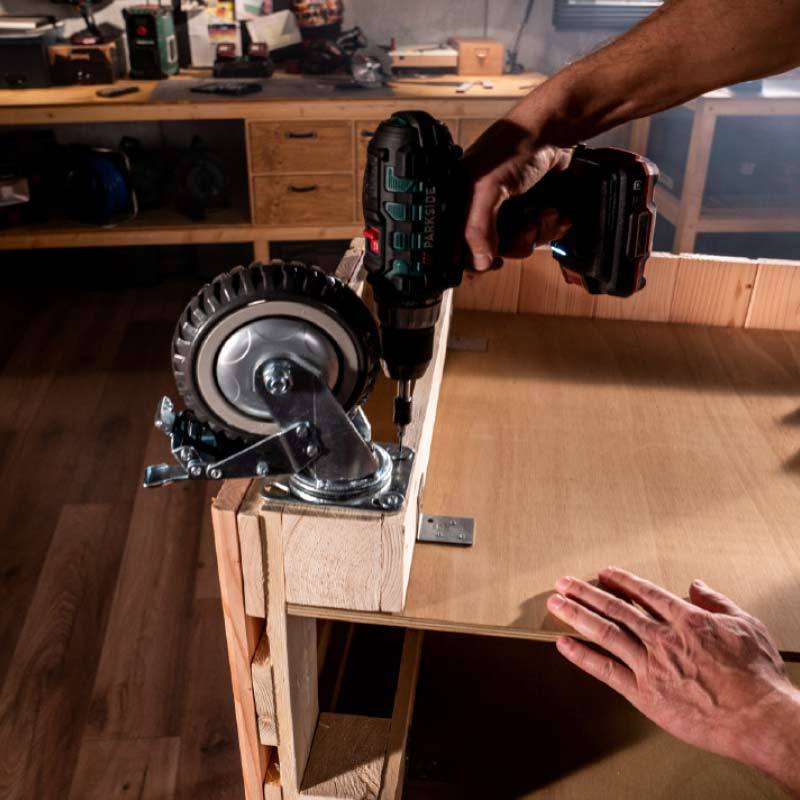

Rollen montieren:

Stelle den verkleideten Korpus erneut auf den Kopf und platziere die Montageplatten der Schwerlastrollen (Ø 150 mm, Breite 50 mm, Gesamthöhe 180 mm) auf den vier äußeren Klötzen der Paletten. Richte diese dabei an den Innenkanten aus. Dann montierst du die Montageplatten mit je vier 50-mm-Schrauben und 5,3/20-mm-Unterlegscheiben am Korpus und drehst ihn wieder um.


Text And Image Section

Seitengriffe montieren:

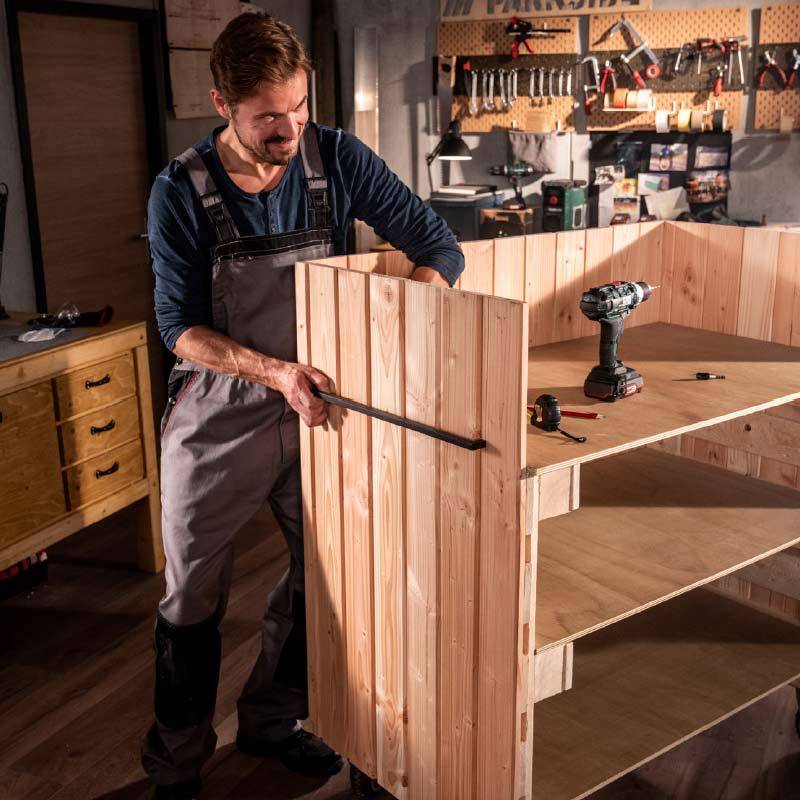

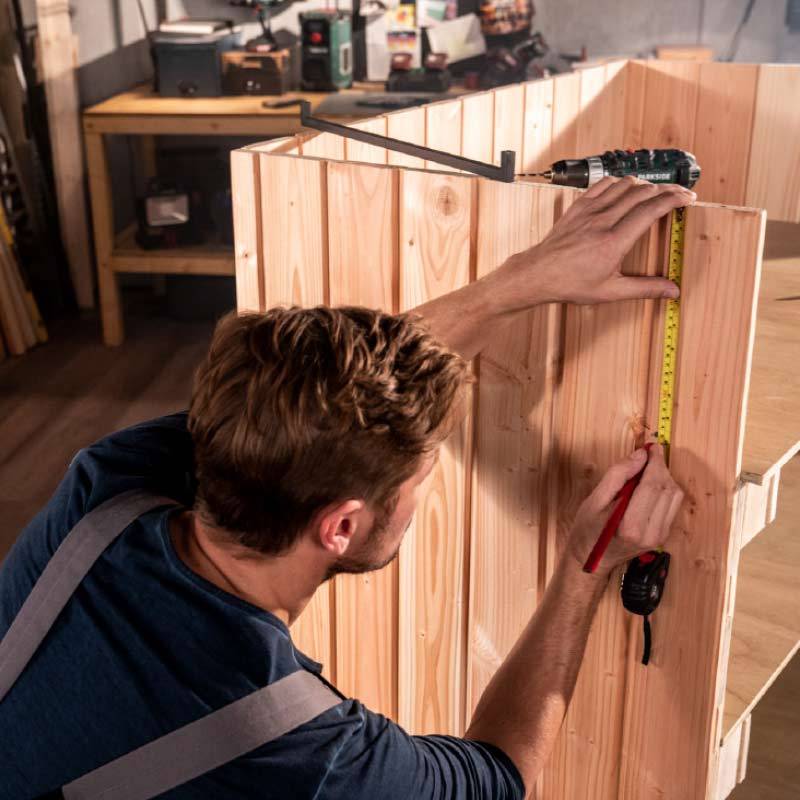

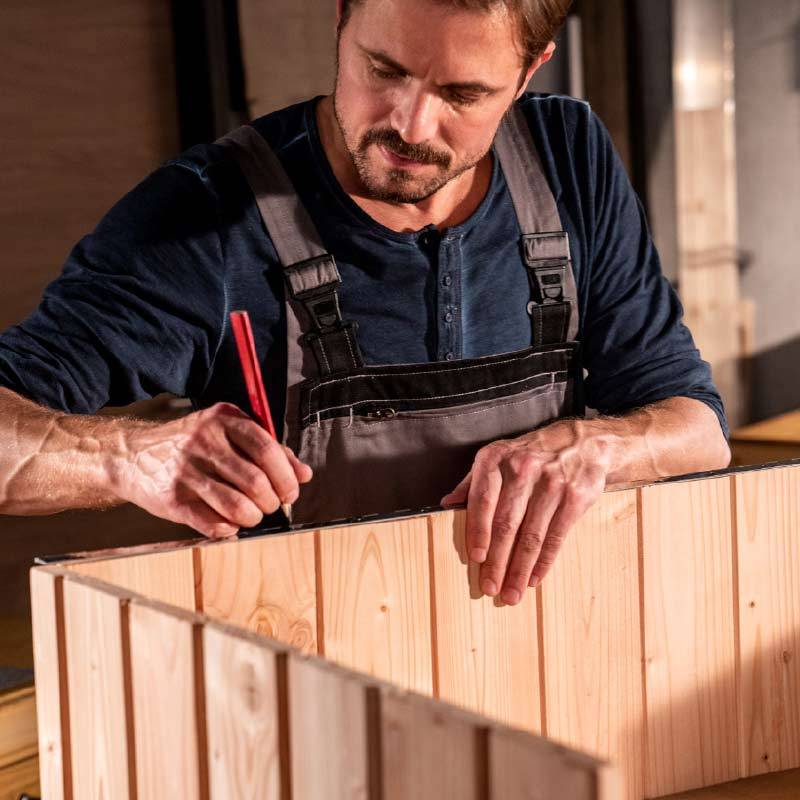

Montiere nun die Seitengriffe, indem du an der Seitenwand für die Höhe mit 250 mm Abstand zur Oberkante vorn und hinten zwei Punkte anzeichnest.

Text And Image Section

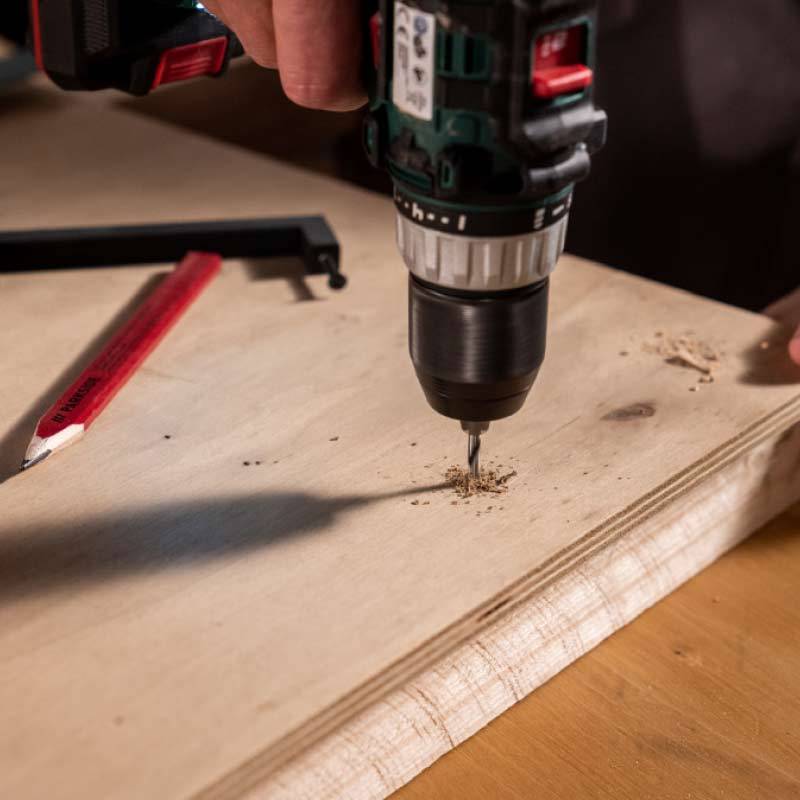

Den Möbelgriff mittig in der markierten Höhe an die Seitenwand halten und die Bohrposition für die Befestigungsschrauben übertragen. Die Löcher bohrst du mit einem 4-mm-Holzbohrer, schraubst den Griff an und wiederholst diese Arbeitsschritte auch auf der anderen Seitenwand.

3. Abdeckung

Text And Image Section

Blende vorbereiten:

Für die Blende der Abdeckung und die Türen kürzt du zunächst die drei der vier Klavierbänder (Stangenscharniere). Dafür zeichnest du das benötigte Maß auf das Klavierband und spannst es mit zwei Zwingen zwischen Tisch und einem Brett (nimm Restholz oder die bereits benutzte Schablone) fest. Mit einem Metallsägeblatt in der Stichsäge durchtrennst du das Scharnier. Anschließend die Schnittkante mit 120er-Schleifpapier fürNass-/Trockenschliff entgraten. Ein Klavierband bleibt 1200 mm lang, eines wird auf 1150 mm und zwei auf 780 mm gekürzt. Um die Blende an die Abdeckung zu schrauben, legst du das 1150-mm-Scharnier an die Kante des 280/1150 mm großen Sperrholzzuschnitts für die Blende und befestigst es mit den 3/12-mm-Schrauben.

Text And Image Section

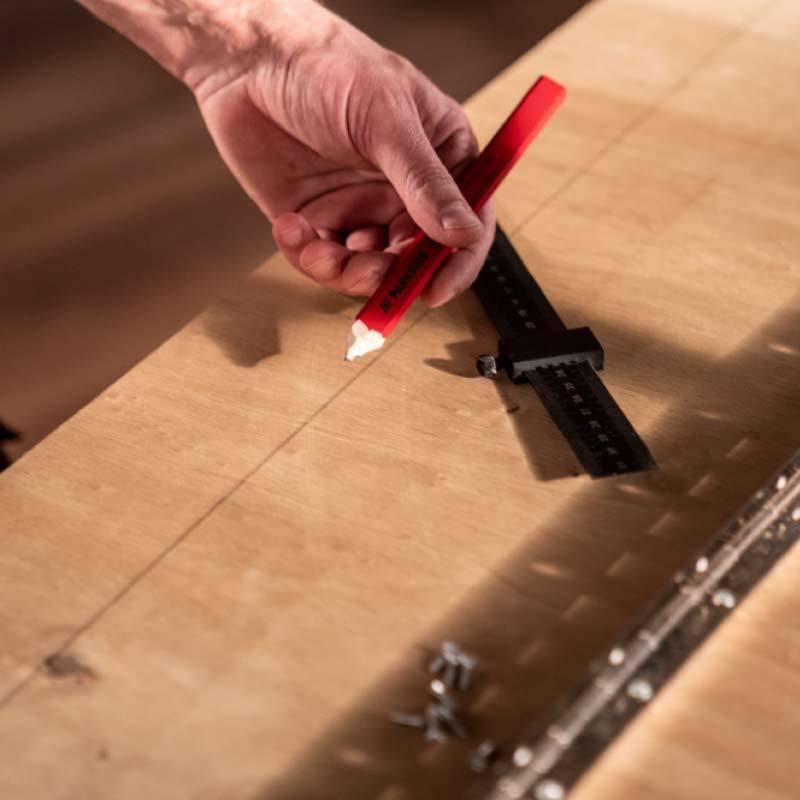

Jetzt ziehst du parallel zur langen Kante der Abdeckung mit 80 mm Abstand eine Linie – das geht am besten mit einem Streichmaß. An den Enden der Linie, mit jeweils 25 mm Abstand zur Kante, eine Markierung machen. Die Blenden-außenseite zwischen die Markierungen an diese Linie stellen und das Klavierband auf der Innenseite wieder mit drei 12-mm-Schrauben auch an die Abdeckung schrauben.

Text And Image Section

Abdeckung montieren:

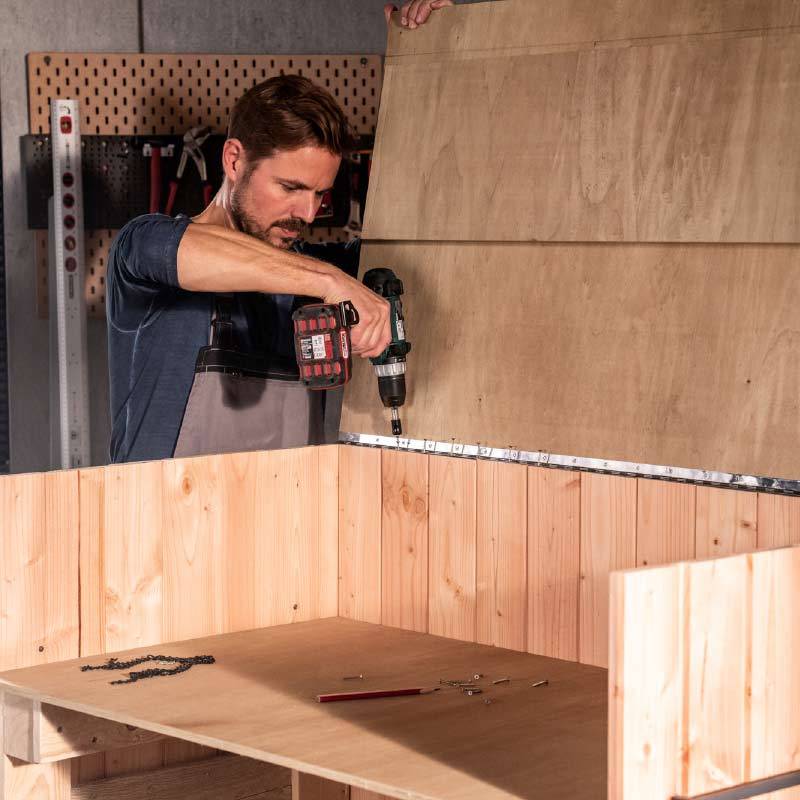

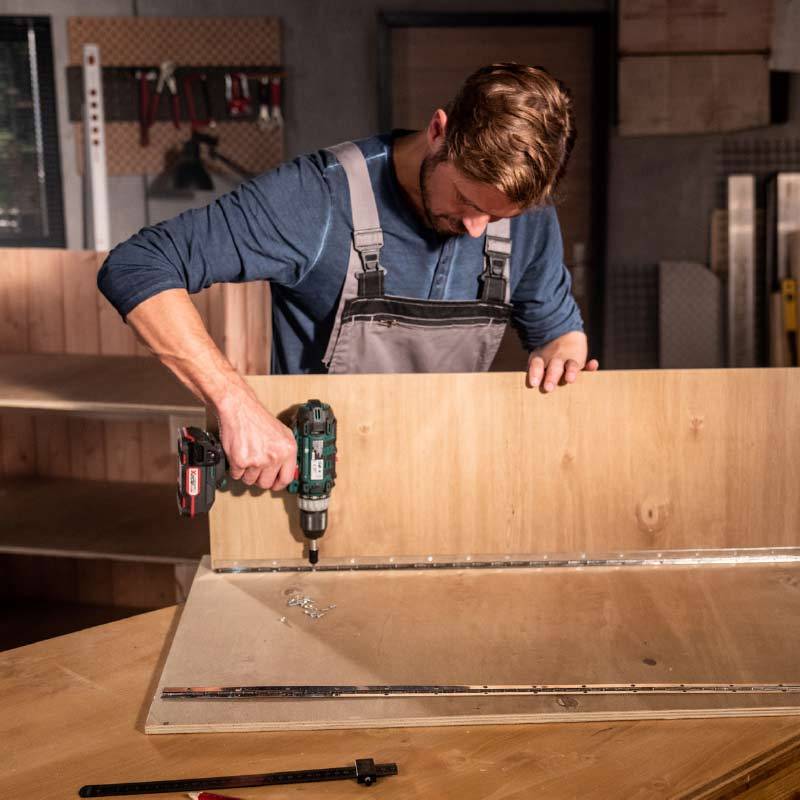

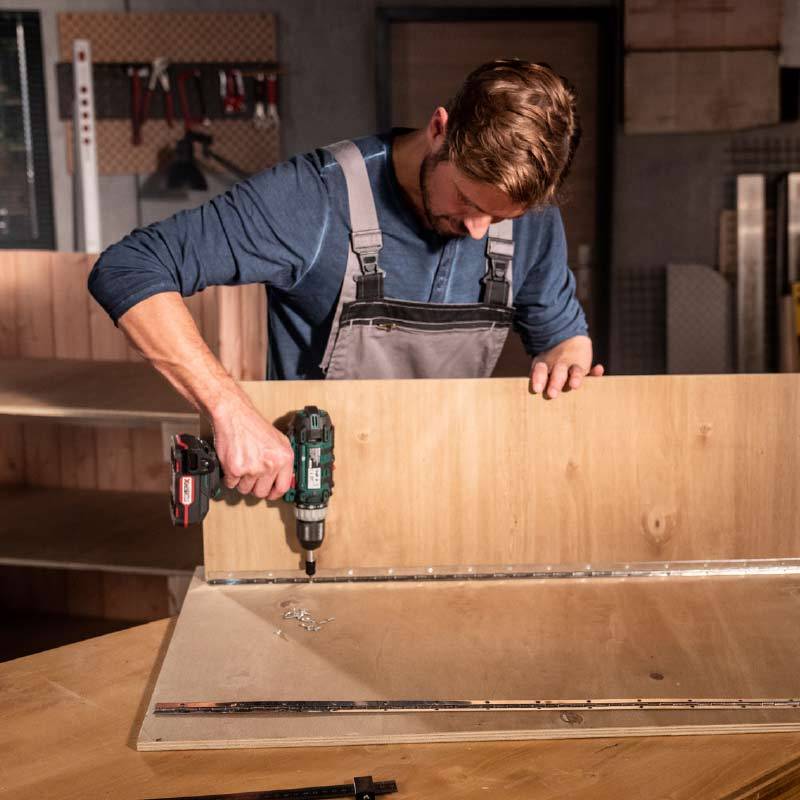

Zunächst legst du das 1200-mm-Klavierband zusammengeklappt auf die obere Kante der Rückwand, sodass die Scharnierstange nach außen zeigt. Dann überträgst du die Befestigungslöcher des Scharniers mit Bleistift auf die Rückwand und bohrst sie mit einem 3-mm-Holzbohrer vor.

Text And Image Section

Jetzt legst du das Klavierband an die hintere Kante der Abdeckungsunterseite und befestigst es wieder mit drei 12-mm-Schrauben. Stell die Abdeckung aufrecht nun mit rechtwinklig aufgeklapptem Scharnier auf die Rückwand-Oberkante. Mit 3,5/30-mm-Schrauben montierst du in den vorgebohrten Befestigungslöchern die Abdeckung am Korpus.

Text And Image Section

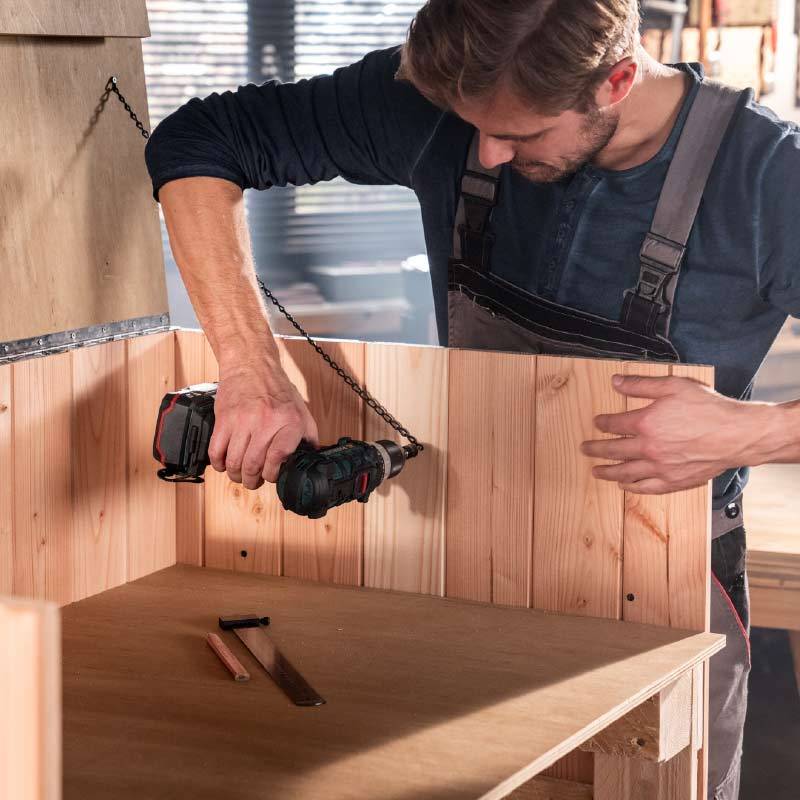

Damit die Abdeckung bei der Anbringung der Panzerkette nicht nach hintenüberfällt, schiebst du den Grillwagen am besten an eine Wand. Nun die Abdeckung öffnen und anlehnen. Jetzt markierst du mit einem Abstand von 40

bis 50 mm zur Kante und knapp unterhalb der zusammengeklappten Blende an beiden Seiten einen Punkt an der Abdeckung. An diesen Punkten schraubst du jeweils eine 500 mm lange Panzerkette mit je einer 12-mm-Schraube durchs erste Kettenglied an die Abdeckung. Das andere Ende der Kette schraubst du unter Spannung auf gleiche Art an die Innenseite des Korpus – die Abdeckung sollte bei gespannten Ketten leicht nach hinten geneigt sein.

4. Türen

Text And Image Section

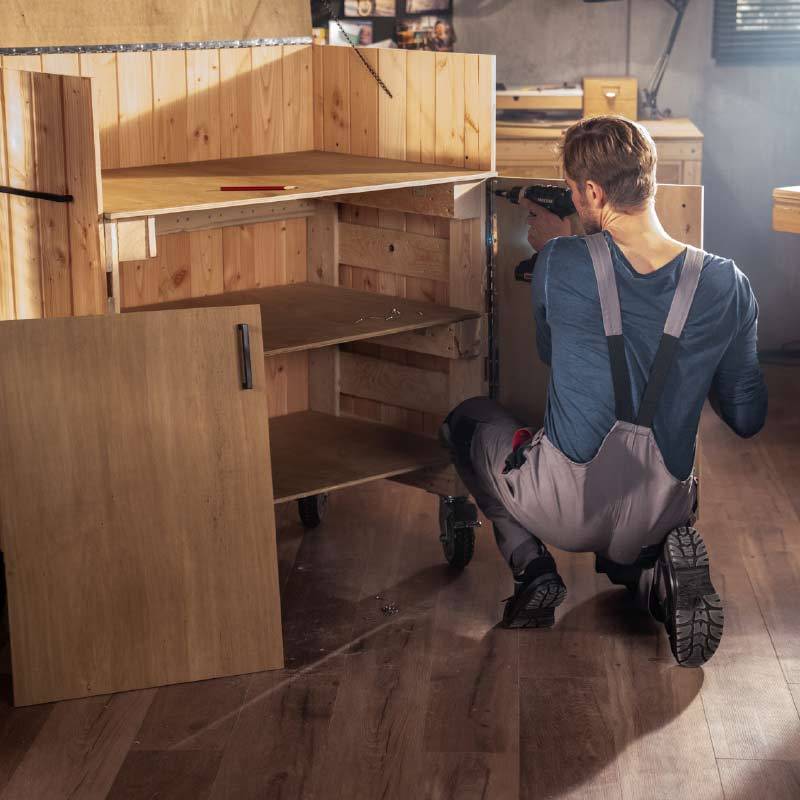

Türen montieren:

Wie auch schon bei der Abdeckung hältst dufür die Montage der Türen je eines der 780 mm langen Klavierbänder an den Korpus.

Text And Image Section

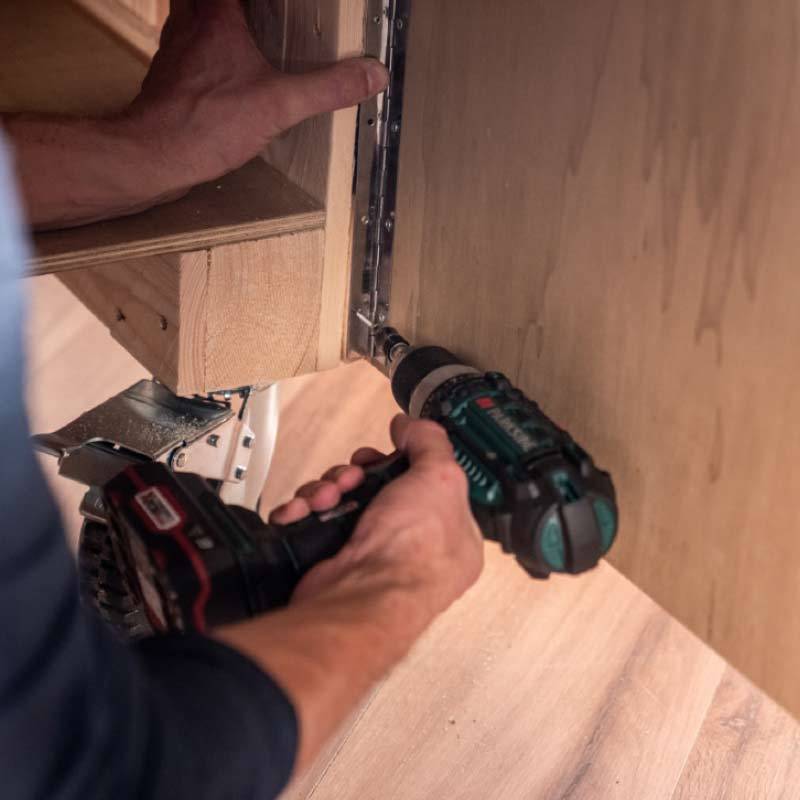

Dazu klappst du das Scharnier zusammen und hältst es mit der Scharnierstange nach außen zeigend in einem Abstand von ca. 3 mm zur

Arbeitsplatte an die Kante zwischen Douglasie und Europalette. Jetzt überträgst du die Befestigungslöcher und bohrst sie mit einem 3-mm-Holzbohrer vor.

Text And Image Section

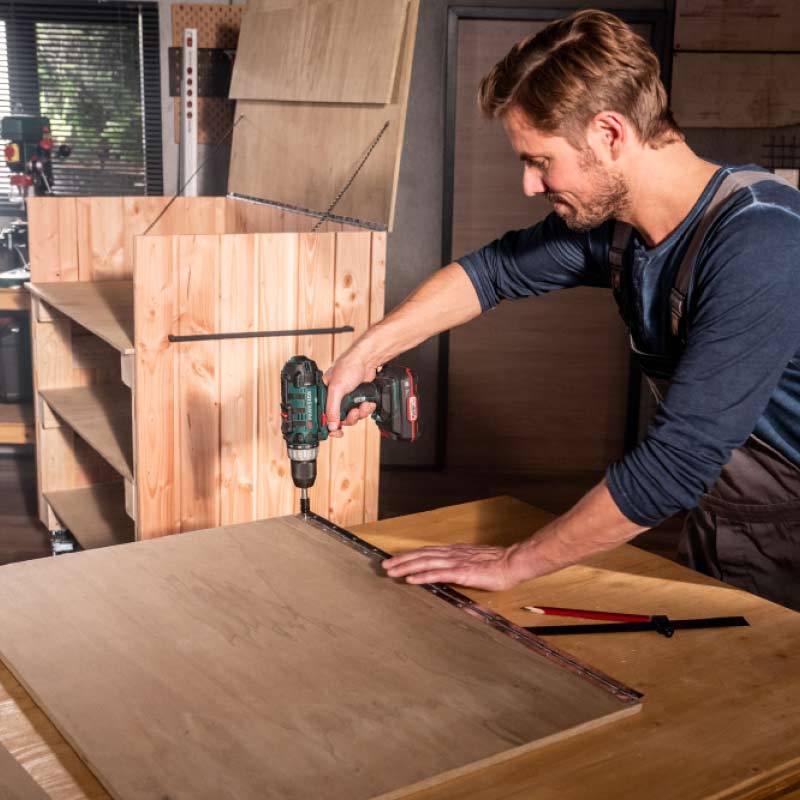

Schließlich schraubst du die 780-mm-Scharniere mit drei 12-mm-Schrauben an die 580/800-mm-Türplatten.

Text And Image Section

Für die Türgriffe ziehst du im Abstand von 45 mm zur Seitenkante (Griffrichtung) und im Abstand von 45 mm zur Oberkante der Tür eine Linie.

Text And Image Section

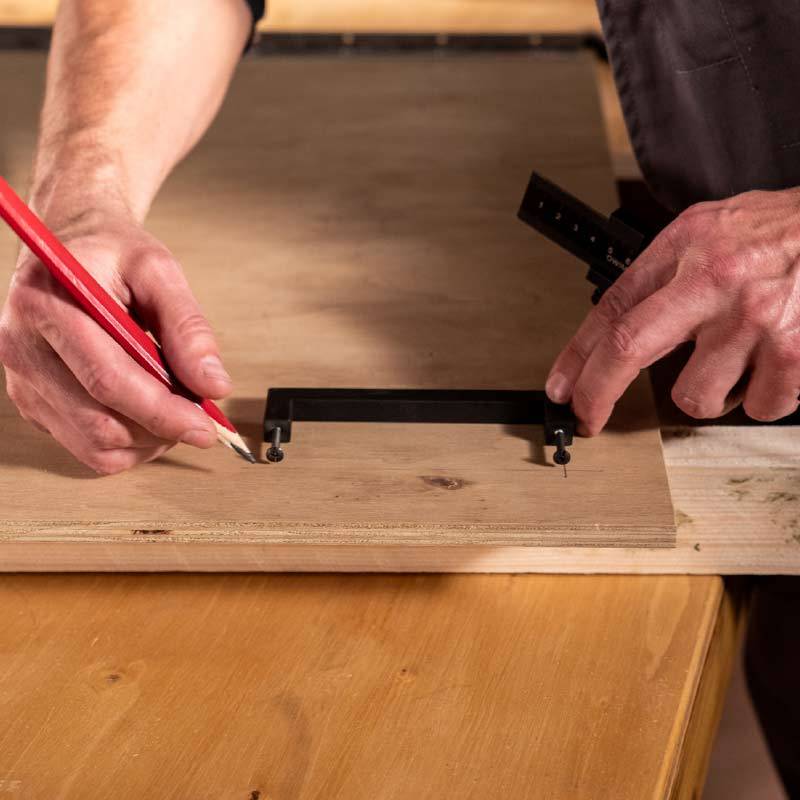

Dann hältst du die Möbelgriffe an die Markierungen, überträgst die Positionen für die Befestigungs-schrauben und durchbohrst an diesen Positionen die Türplatte mit einem 4-mm-Holzbohrer. Mit entsprechenden Schrauben befestigst du die Griffe.

Text And Image Section

Jetzt die Türen mit 3,5/30-mm-Schrauben montieren.

Text And Image Section

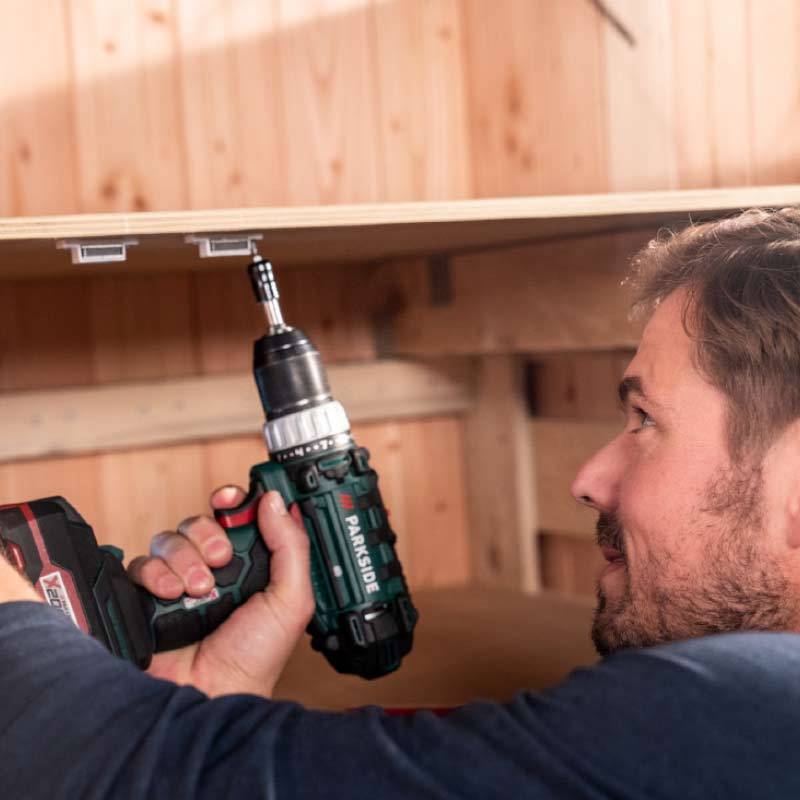

Anschließend die Türmagnete an der Arbeitsplattenunterseite und die Gegenstücke an den Türen anschrauben.

5. Finetuning

Text And Image Section

Grill einsetzen:

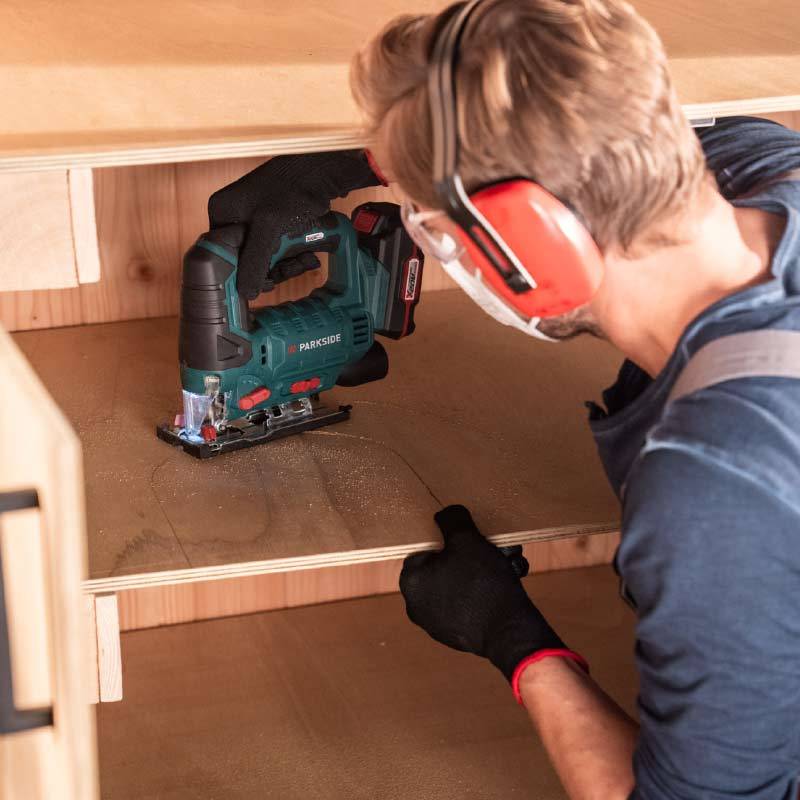

Wenn du einen Gasgrill verwendest, kannst du die Gasflasche übrigens in den Fächern des Grillwagens verschwinden lassen. Dazu sägst du mit der Stichsäge einfach eine Aussparung in entsprechender Größe in den mittleren

Boden.

Text And Image Section

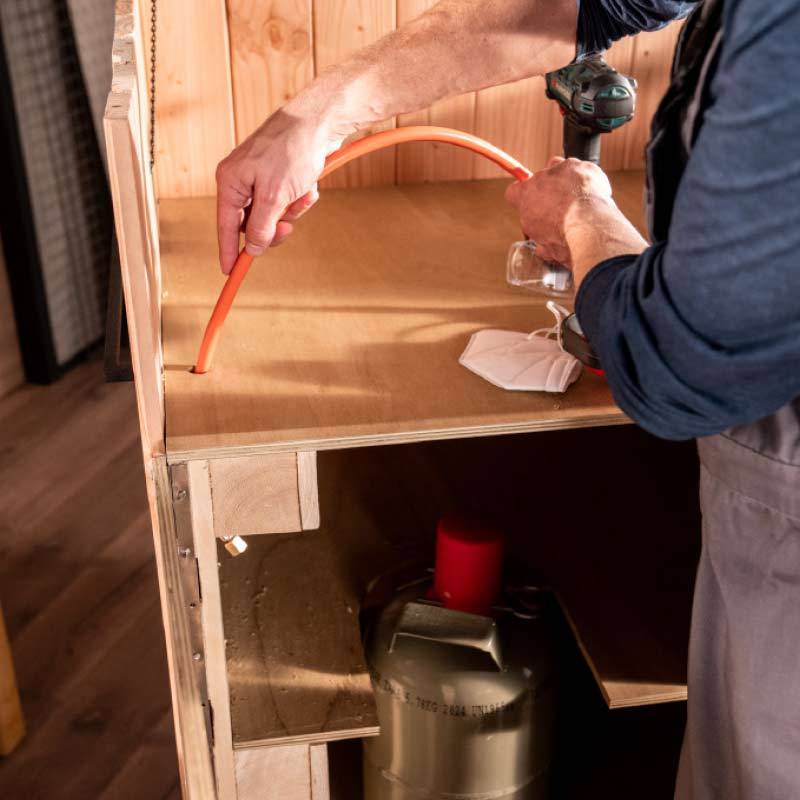

Für den Gasschlauch bohrst du mit einem 20-mm-Forstnerbohrer an geeigneter Stelle noch ein Loch in die Arbeitsplatte.

Text And Image Section

Finish:

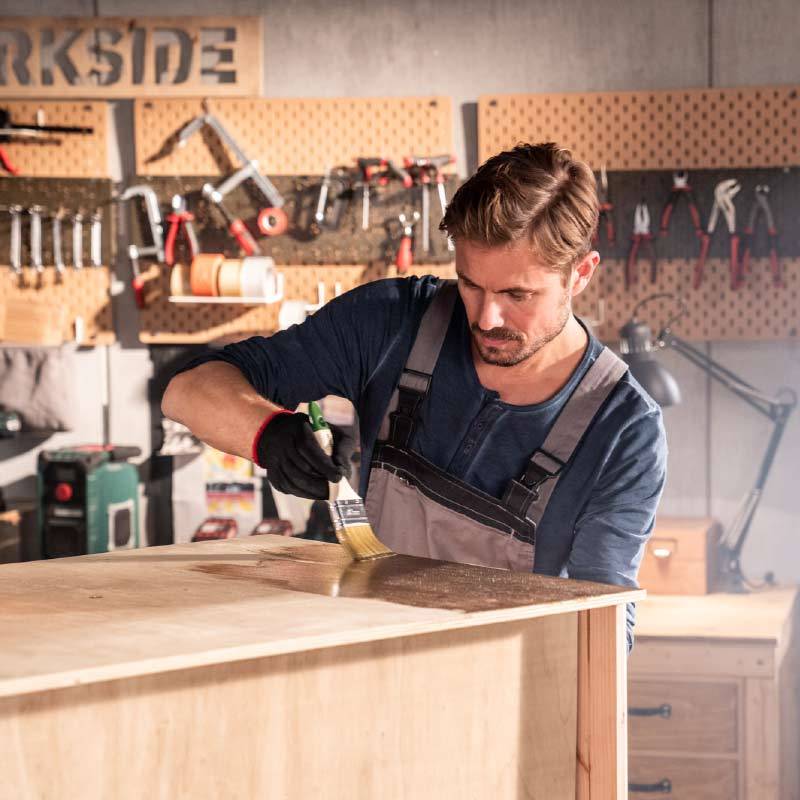

Zum Schluss empfiehlt es sich, die Oberfläche des Korpus noch mit Öl zu schützen. Dafür trägst du mit einem flachen Pinsel auf alle Flächen ein geeignetes Holzöl nach Herstellerangabe auf.

FERTIG. DU HAST DAS GEPACKT!

Respekt! Mit diesem Grillwagen kann die Grillsaison starten.

Also nichts wie ein paar Würstchen draufgelegt und Nachbarn und Freunde eingeladen.

Viel Spaß und noch mehr Appetit beim Angrillen!
