Beschreibung

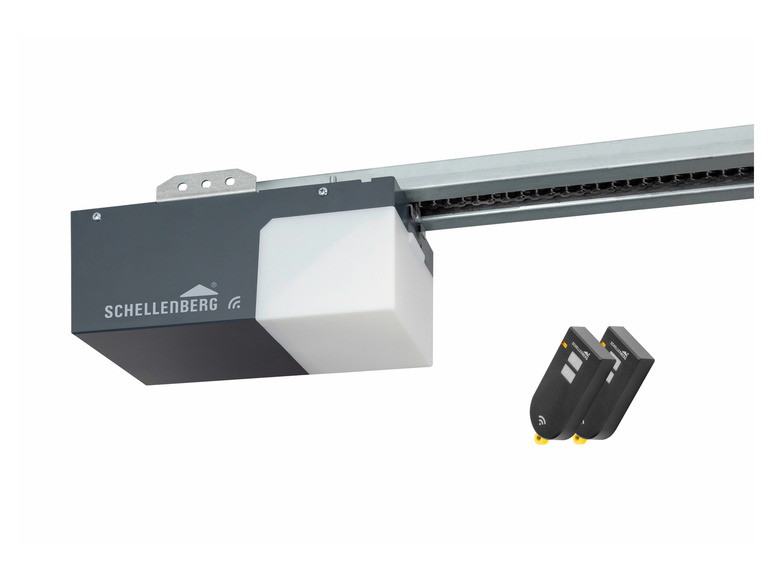

Garagentorantrieb Smart Drive von SCHELLENBERG automatisiert die Bedienung schienengeführter Schwing‑ und Sektionaltore und bietet Varianten für unterschiedliche Torgrößen und Lasten
- Zugkraft bis 1000 N für Tore bis 14 m²
- Bidirektionale Funkübertragung 868,4 MHz für hohe Sicherheit
- Integrierte LED‑Beleuchtung mit 3 Minuten Abschaltautomatik
- Automatische Sicherheitsabschaltung bei Hindernissen
- Ein‑Personen‑Montage und automatische Endlageneinstellung

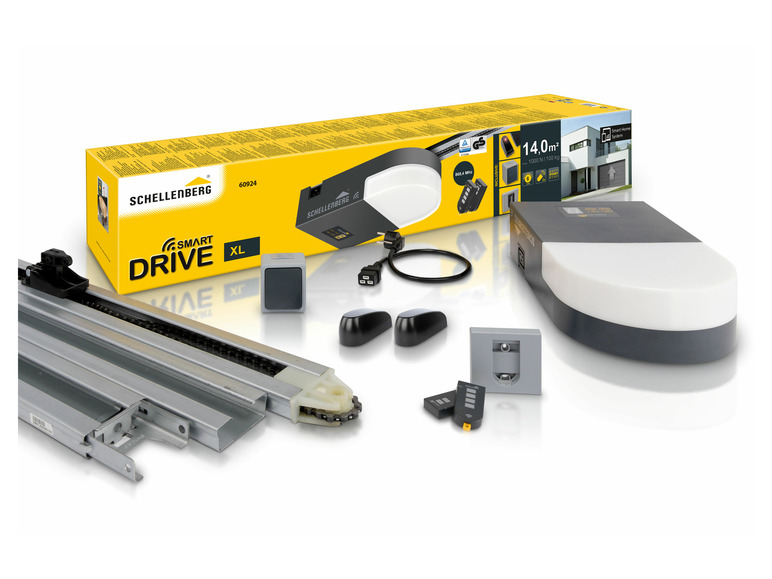

Garagentorantrieb Smart Drive von SCHELLENBERG — Varianten: M (500 N Zugkraft), L (600 N Zugkraft), XL (1000 N Zugkraft)
Mehr Komfort beim Ein‑ und Ausfahren dank abgestimmter Leistung
Der Garagentorantrieb sorgt für zuverlässiges Öffnen und Schließen von schienengeführten Garagentoren. Je nach Variante gewährleistet die Zugkraft von 500 N, 600 N oder 1000 N den passenden Antrieb für Torflächengrößen bis 8,0 m², 10,0 m² bzw. 14,0 m² und Torgewichte bis 50 kg, 60 kg oder 100 kg. Die elektronische Wegerfassung stellt die Endpunkte punktgenau ein, wodurch unnötige Nachjustierungen entfallen und die Lebensdauer des Tores geschont wird. Für Anwender ergibt sich daraus ein direkter Komfortgewinn durch sichere, planbare Torbewegungen.
Hoher Funk‑Sicherheitslevel und praktische Steuerungsmöglichkeiten
Der Antrieb nutzt eine bidirektionale Funkübertragung mit 868,4 MHz, die Empfang und Rückmeldung ermöglicht und damit Manipulationsversuche erschwert. Im Lieferumfang sind je nach Variante mindestens zwei 2‑Kanal‑Handsender enthalten; bei der XL‑Variante ist zusätzlich ein 4‑Kanal‑Handsender vorhanden. Sicherheitsfunktionen wie die Sicherheitsabschaltung bei Hindernissen, der Überhitzungsschutz und die interne Notentriegelung für den Innenbereich bieten Schutz im Betriebsfall. Für Anwender bedeutet das weniger Sorge um Gefahrensituationen und ein hohes Maß an Betriebssicherheit.
Schnelle Montage, flexible Erweiterung und effiziente Beleuchtung
Die Konstruktion mit verzinkten, verwindungssteifen Führungsschienen und vormontiertem Motorkopf ermöglicht die Ein‑Personen‑Montage; die Installationszeit reduziert sich dadurch deutlich. Die integrierte LED‑Beleuchtung schaltet sich beim Öffnen automatisch ein und nach drei Minuten wieder aus; sie lässt sich auch unabhängig per Handsender schalten. Zusätzlich sind Anschlüsse für separate LED‑Garagenbeleuchtung oder einen Schlupftürkontakt vorgesehen, sodass sich das System an individuelle Anforderungen anpassen lässt. Zubehör wie Innentaster, Lichtschranke oder Spiralkabel erweitern die Funktionalität bei Bedarf.
- Vertrau auf die robuste Technik von SCHELLENBERG und wähle die Variante mit der passenden Zugkraft für deine Garage, um Komfort und Sicherheit im Alltag zu erhöhen *
Eigenschaften
Hohe Zugkraft für unterschiedliche Torgrößen
Die Varianten bieten abgestimmte Zugkräfte: 500 N, 600 N und 1000 N, wodurch Tore bis 8,0 m², 10,0 m² bzw. 14,0 m² sicher bewegt werden können. Dadurch lässt sich das passende Modell für leichte, mittelgroße oder besonders schwere Tore auswählen, was die Betriebssicherheit erhöht und unnötige Belastungen des Getriebes vermeidet.
Präzise Endlageneinstellung und elektronische Wegerfassung
Die automatische Endlageneinstellung sorgt für punktgenaue Abschaltung des Motors bei Erreichen der Zielposition. Diese elektronische Wegerfassung reduziert die Notwendigkeit manueller Nachjustierungen und minimiert dadurch Verschleiß am Torantrieb und an der Tormechanik, was langfristig Wartungsaufwand und Kosten senkt.
Umfassende Sicherheitsfunktionen und Notentriegelung
Der Antrieb ist mit einer automatischen Abschaltung bei Hindernissen, einem Überhitzungsschutz sowie einer innenliegenden Notentriegelung ausgestattet. Diese Kombination stellt sicher, dass im Störfall ein sicheres und kontrolliertes Verhalten gewährleistet ist und die Handhabung im Notfall einfach bleibt.
Erweiterbare Steuerung und Beleuchtung
Die integrierte LED‑Beleuchtung sorgt für Sicht beim Einfahren; zusätzliche Anschlüsse ermöglichen das Nachrüsten von Licht oder Schlupftürkontakten. Durch die kompatible Erweiterbarkeit mit weiterem Schellenberg‑Zubehör lassen sich Bedienkomfort und Funktionalität nach Bedarf ausbauen.
Produktmerkmale
Merkmal | M (500 N Zugkraft) | L (600 N Zugkraft) | XL (1000 N Zugkraft) |
|---|---|---|---|
Betriebsspannung | 220–240 V / 50 Hz | 220–240 V / 50 Hz | 220–240 V / 50 Hz |
Nennleistung | 200 Watt | 200 Watt | 245 Watt |
Steuerspannung | 24 V DC | 24 V DC | 24 V DC |
Leuchtmittel | LED | LED | LED |
Zugkraft | 500 N / 50 kg | 600 N / 60 kg | 1000 N / 100 kg |
Schutzklasse | IP20 | IP20 | IP20 |
Funkfrequenz | SRS 868,4 MHz BIDI | SRS 868,4 MHz BIDI | SRS 868,4 MHz BIDI |
Gesamtlänge | 3,14 m | 3,23 m | 3,23 m |
Standby Leistung | ca. 5 Watt | ca. 5 Watt | ca. 7 Watt |
Gesamtgewicht | 14,15 kg | 14,88 kg | 15,34 kg |
Geschwindigkeit | 15 cm/s (abhängig vom Torgewicht) | 15 cm/s (abhängig vom Torgewicht) | 15 cm/s (abhängig vom Torgewicht) |
Torhöhe | max. 2,35 m | max. 2,35 m | max. 2,35 m |
Torfläche | max. 8,0 m² | max. 10,0 m² | max. 14,0 m² |
FAQ
Für welche Torarten eignet sich der Antrieb?
Der Antrieb ist für schienengeführte Schwing‑ und Sektionaltore ausgelegt und funktioniert zuverlässig bei den angegebenen Torflächen und Torhöhen.
Wie viele Handsender sind im Lieferumfang enthalten?
Je nach Variante sind zwei 2‑Kanal‑Handsender im Lieferumfang; die XL‑Variante enthält zusätzlich einen 4‑Kanal‑Handsender.
Ist eine Montage durch eine Person möglich?
Ja, die Konstruktion und das Montagesystem ermöglichen eine Ein‑Personen‑Montage, die durch die mitgelieferte Montageanleitung unterstützt wird.
Können zusätzliche Sicherheitskomponenten nachgerüstet werden?
Ja, das System ist erweiterbar; optionales Zubehör wie Lichtschranke, Innentaster oder Spiralkabel kann angeschlossen werden.
Was passiert bei Stromausfall?
Der Antrieb verfügt über Datenerhalt bei Stromausfall und eine innenliegende Notentriegelung, sodass das Tor bei Bedarf manuell geöffnet werden kann.
