Schellenberg Rolladengurtantrieb RolloDrive

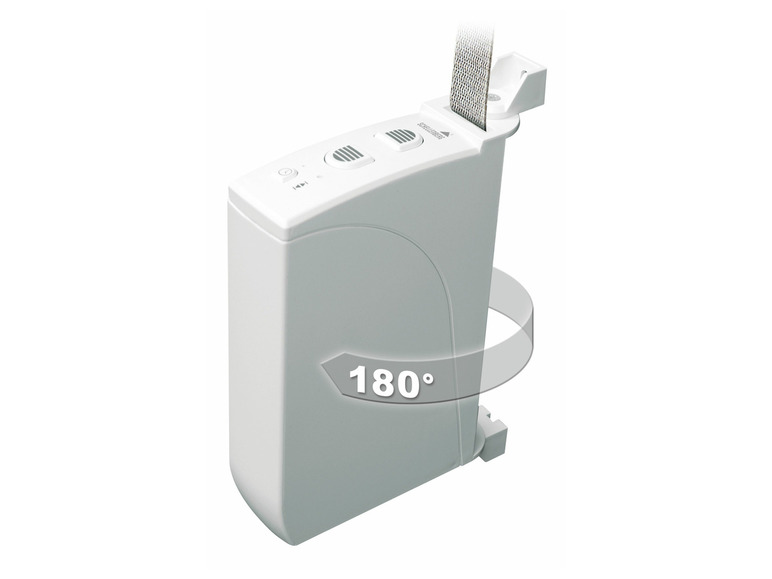

Der Schellenberg RolloDrive 35 ermöglicht die Bedienung eines Rolladens bequem per Knopfdruck oder Zeitautomatik. Der elektrische Gurtwickler ist Kunststoff-Rolläden bis zu einer Fläche von 4 m² geeignet und ist kompatibel mit dem Rolladensystem Mini mit einer Gurtbreite von 14 mm. Er wird Aufputz auf der Wand oder in der Fensterlaibung montiert und ist ideal auch für Mietobjekte geeignet, da für den Einbau das Öffnen des Rolladenkastens nicht notwendig ist.

Die integrierte Zeitautomatik macht es möglich, den Rolladen zu gewünschten Uhrzeiten automatisch hoch- oder herunterfahren zu lassen. Dafür ist jeweils eine Auf- bzw. Abfahrt programmierbar. Blockiert der Rolladen oder trifft er auf ein Hindernis, stoppt der elektrische Gurtwickler automatisch. Große Tasten am RolloDrive 35 erleichtern die Bedienung und die Einstellung der Endlagen. Die Stromversorgung erfolgt über ein Netzkabel.

Als Erweiterung kann der Rolladen mit einem separat erhältlichen Sonnensensor nach Sonnenstand gesteuert werden. Dadurch können z. B. Einrichtungsgegenstände und Pflanzen vor einer zu hohen Sonneneinstrahlung geschützt werden.

Eigenschaften

• Motorisierter Aufschraubwickler
• Für Kunststoff-Rolläden bis 4 m² Fläche
• Mit Zeitautomatik und Sicherheitsabschaltung
• Rolladensystem Mini mit 14 mm Gurtbreite, Lochabstand 180 mm
• Stromversorgung über ein Netzkabel, Endlagensicherung bei Stromausfall

Produktmerkmale

• Montage: Aufputz
• Maße (B x H x T): 38,5 x 199 x 135,5 mm
• Lochabstand: 180 mm
• Rolladensystem: Mini
• Rolladenfläche: max. 4,0 m²
• Fläche bei Kunststoff-Rolladen: max. 4,0 m²
• Fläche bei Aluminium-Rolladen: max. 2,0 m²
• Fläche bei Holzrolladen: max. 1,0 m²
• Gurtbandbreite: 14 mm
• Wickelkapazität bei Gurtstärke von 1,4 mm: 3,5 m
• Netzkabellänge: 1,9 m
• Betriebsspannung: 230 V/50 Hz
• Nennleistung: 29 W
• Standby Verbrauch: < 0,7 W
• Netzkabel: 24 V DC/1,2 A
• Drehmoment: 2,5 Nm
• Drehzahl: max. 34 U/Minute
• Max. 12 kg
• Endzugkraft: 7 kg am Gurtband
• Kurzzeitbetrieb: 5 Minuten
• Schutzklasse: III
• Schutzart: IP20, nur für trockene Räume
• Positionsgenauigkeit: 5 mm
• Anzahl der Schaltzeiten: 2 (Auf und Ab)
• Einstellbereich Sonnenautomatik: 3.000 bis 10.000 Lux
• Zulässige Umgebungstemperatur: 0 °C bis +40 °C
• Ganggenauigkeit der Uhr: ca. +/- 1 Minute/Monat
• Farbe: weiß
• Material: Kunststoff
• Gewicht: ca. 0,91 kg

Lieferumfang

• 1 x RolloDrive 35
• 1 x Netzkabel, 1,9 m Kabel
• 2 x Schrauben
• 2 x Dübel
• 1 x Entriegelungsklammer
• 1 x Bedienungsanleitung

Der Schellenberg RolloDrive 45 ermöglicht die Bedienung eines Rolladens bequem per Knopfdruck oder Zeitautomatik. Der elektrische Gurtwickler ist für Kunststoff-Rolläden bis zu einer Fläche von 4 m² geeignet und kompatibel mit dem Rolladensystem Maxi mit einer Gurtbreite von 23 mm. Er ersetzt einen vorhandenen mechanischen Gurtwickler vollständig. Der RolloDrive 45 kann in alle gängigen Mauerkästen mit einer Öffnungsbreite von mindestens 35 mm und einer Höhe von mindestens 103 mm verbaut werden. Er hat zwei Lochabstände von 135 mm bzw. 165 mm. Der elektrische Gurtwickler ist ideal für Mietobjekte geeignet, da für den Einbau das Öffnen des Rolladenkastens nicht notwendig ist.

Die integrierte Zeitautomatik macht es möglich, den Rolladen zu gewünschten Uhrzeiten automatisch hoch- oder herunterfahren zu lassen. Dafür ist jeweils eine Auf- bzw. Abfahrt programmierbar. Blockiert der Rolladen oder trifft er auf ein Hindernis, stoppt der elektrische Gurtwickler selbstständig. Große Tasten am RolloDrive 45 erleichtern die Bedienung und die Einstellung der Endlagen. Die Stromversorgung erfolgt über ein Netzkabel.

Als Erweiterung kann der Rolladen mit einem separat erhältlichen Sonnensensor nach Sonnenstand gesteuert werden. Dadurch können z. B. Einrichtungsgegenstände und Pflanzen vor einer zu hohen Sonneneinstrahlung geschützt werden.

Eigenschaften

• Motorisierter Einlasswickler
• Für Kunststoff-Rolläden bis 4 m² Fläche
• Mit Zeitautomatik und Sicherheitsabschaltung
• Rolladensystem Maxi mit 23 mm Gurtbreite, Lochabstand 135 oder 165 mm
• Stromversorgung über Netzkabel, Endlagensicherung bei Stromausfall

Produktmerkmale

• Montage: Unterputz
• Maße (B x H x T): 55 x 220 x 32 mm
• Einbaumaße (T x H): 129 x 101 mm
• Lochabstand: 135 mm oder 165 mm
• Rolladensystem: Maxiv
• Rolladenfläche: max. 4,0 m²
• Fläche bei Kunststoff-Rolladen: max. 4,0 m²
• Fläche bei Aluminium-/Holz-Rolladen: max. 2,0 m²
• Gurtbandbreite: 23 mm
• Wickelkapazität:o bei 1,0 mm Gurtstärke: ca. 6,5 mo bei 1,7 mm Gurtstärke: ca. 3,5 m
• Netzkabellänge: 1,9 m
• Betriebsspannung: 230 V/50 Hz
• Nennleistung: 29 W
• Leistung Stand-by: < 0,7 W
• Netzkabel: 24 V DC/1,2 A
• Drehmoment: 2,5 Nm
• Drehzahl: max. 34 U/Minute
• Zugkraft/Anfangszugkraft: max. 12 kg
• Endzugkraft: 7 kg am Gurtband
• Kurzzeitbetrieb: 5 Minuten
• Schutzklasse: III
• Schutzart: IP20, nur für trockene Räume
• Positionsgenauigkeit: 5 mm
• Anzahl der Schaltzeiten: 2 (Auf und Ab)
• Einstellbereich Sonnenautomatik: 3.000 bis 10.000 Lux
• Zulässige Umgebungstemperatur: 0 °C bis +40 °C
• Ganggenauigkeit der Uhr: ca. +/- 1 Minute/Monat
• Farbe: weiß
• Material: Kunststoff
• Gewicht: ca. 0,82 kg

Lieferumfang

• 1 x RolloDrive 45
• 1 x Netzkabel, 1,9 m Kabel
• 2 x Schrauben
• 2 x Dübel
• 1 x Entriegelungsklammer
• 1 x Bedienungsanleitung

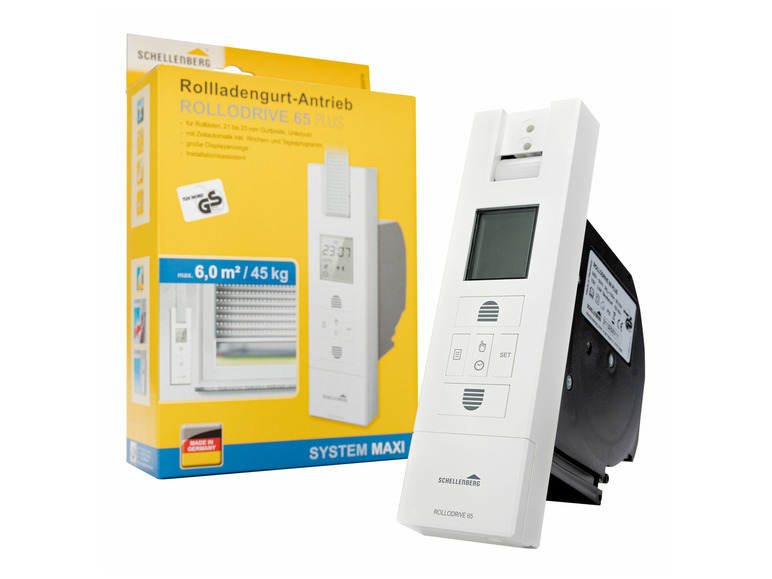

Der Schellenberg RolloDrive 65 Plus ermöglicht die Bedienung eines Rolladens bequem per Knopfdruck, Zeitautomatik oder optional per Lichtwert. Er ist für Kunststoff-Rolläden bis zu einer Fläche von 6 m² geeignet und kompatibel mit dem Rolladensystem Maxi mit einer Gurtbreite von 23 mm. Er ersetzt einen vorhandenen mechanischen Einlasswickler vollständig und wird Unterputz montiert. Der Mauerkasten sollte eine Mindesthöhe von 134 mm haben. Der RolloDrive 65 Plus eignet sich ideal für Mietobjekte, da für den Einbau das Öffnen des Rolladenkastens nicht zwingend notwendig ist.

Der elektrische Gurtwickler wird manuell über die Tasten am Gerät oder automatisch mithilfe von zahlreichen Programmen gesteuert. Optional ist es ebenso möglich, den Rolladengurtantrieb mit einem Sonnen- und Dämmerungssensor zu ergänzen und so die Steuerung nach Lichtwert zu ermöglichen.

Für die automatisierte Steuerung stehen zahlreiche Funktionen zur Verfügung: Mit dem Zufallsprogramm kann Ihre Anwesenheit simuliert werden, der Rolläden öffnet oder schließt zu unterschiedlichen Zeiten automatisch. Mit dem Tages- oder Wochenprogramm hinterlegen Sie variierende Öffnungs- und Schließzeiten, tage- oder blockweise. Darüber hinaus kann im Tages- oder Wochenprogramm eine Lüftungsfunktion aktiviert werden, mit der der Rolladen auf eine programmierte Zwischenposition fährt. Eine weitere praktische Funktion ist die standortbezogene Astrofunktion. Hier schließt der Rolladen automatisch bei Sonnenuntergang bezogen auf Ihre Zeitzone.

Mit einem einfachen Knopfdruck können Sie zwischen der manuellen und der automatischen Steuerung wechseln. Die Einstellung aller Programme wird durch große Tasten und ein gut lesbares LCD-Display unterstützt. Weiterhin verfügt der RolloDrive 65 Plus über eine Sicherheitsabschaltung, die den Rolladen stoppt, sobald dieser auf ein Hindernis oder eine Blockierung trifft. Die Stromversorgung erfolgt über ein Netzkabel, sollte diese unterbrochen werden, bleiben die gespeicherten Endlagen erhalten.

Die Steuerung kann mit einem separat erhältlichen Sonnensensor erweitert werden. Dadurch wird die Steuerung nach Lichtwert ermöglicht, sodass der Rolladen bei starker Sonneneinstrahlung automatisch schließt und so Einrichtungsgegenstände oder Pflanzen schützt.

Eigenschaften

• Motorisierter Einlasswickler mit zahlreichen Programmen
• Für Kunststoff-Rolläden bis 6 m² Fläche
• Mit LCD-Display, Zeitautomatik, Sicherheitsabschaltung
• Rolladensystem Maxi mit 23 mm Gurtbreite, Lochabstand 165 oder 185 mm
• optional erweiterbar mit einem Sonnensensor

Produktmerkmale

• Montage: Unterputz
• Maße (B x H x T): 59 x 210 x 27 mm
• Einbaumaße (T x H): 139 x 132 mm
• Lochabstand: 165 mm oder 185 mm
• Rolladensystem: Maxi
• Fläche bei Kunststoff-Rolladen: max. 6,0 m²
• Fläche bei Aluminium-/Holz-Rolladen: max. 3,0 m²
• Rolladengewicht Kunststoff: max. 4,5 kg/m²
• Rolladengewicht Aluminium/Holz: max. 10,0 kg/m²
• Gurtbandbreite: 23 mm
• Wickelkapazität bei 23 mm Gurtbreite:o bei 1,0 mm Gurtstärke: ca. 8 mo bei 1,7 mm Gurtstärke: ca. 4,5 m
• Netzkabellänge: 1,5 m
• Betriebsspannung: 230 V/50 Hz
• Netzanschlussleitung: 2 x 0,75 qmm, H03VVH2-F
• Nennleistung: 70 W
• Leistung Stand-by: 0,5 W
• Drehmoment: 10 Nm
• Drehzahl: max. 30 U/Minute
• Gangreserve: 8 Stunden
• Zugkraft/Anfangszugkraft: max. 45 kg
• Kurzzeitbetrieb: 4 Minuten
• Schutzklasse: II
• Schutzart: IP20, nur für trockene Räume
• Anzahl der Schaltzeiten: 2 (Auf und Ab)
• Anzahl Bedientasten: 5
• Einstellbereich Sonnenautomatik: 2.000 bis 20.000 Lux
• Farbe: weiß
• Material: Kunststoff
• Gewicht: ca. 1,07 kg

Lieferumfang

• 1 x RolloDrive 65 Plus
• 1 x 1,5 m Netzkabel
• 1 x Entriegelungsklammer
• 2 x Befestigungsschrauben
• 1 x Klemmung für Netzleitung
• 3 x Schrauben für Klemmung
• 1 x Abdeckung Gurtschacht
• 1 x Abdeckung Gurtwickler unten
• 1 x Kurzanleitung
• 1 x Montageanleitung
